Mur-mur épais Soudable 304 TUBE DE TUBE ACHETTE

Mur-mur épais Soudable 304 TUBE DE TUBE ACHETTE

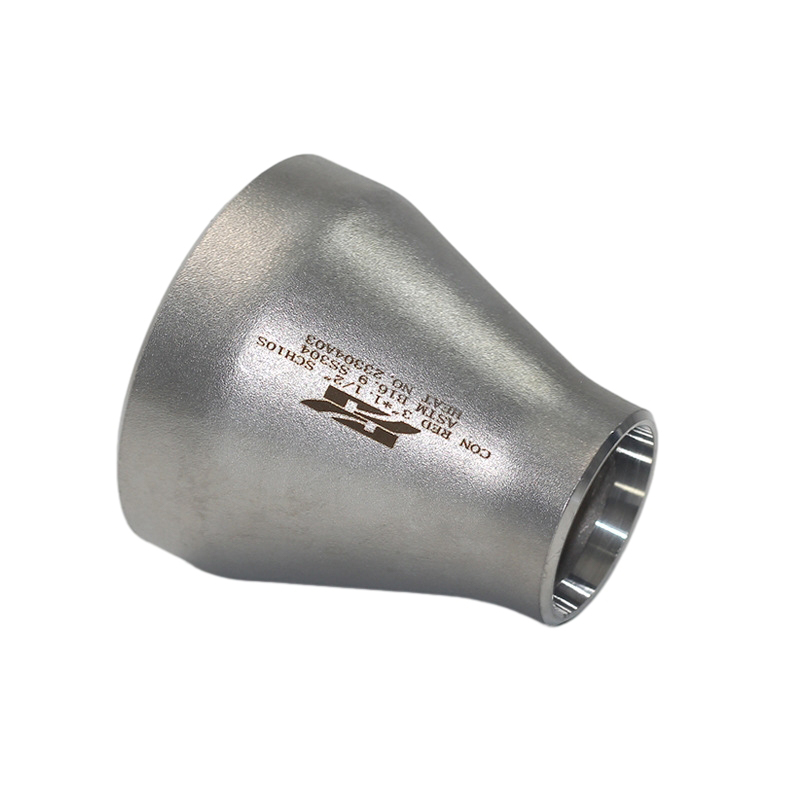

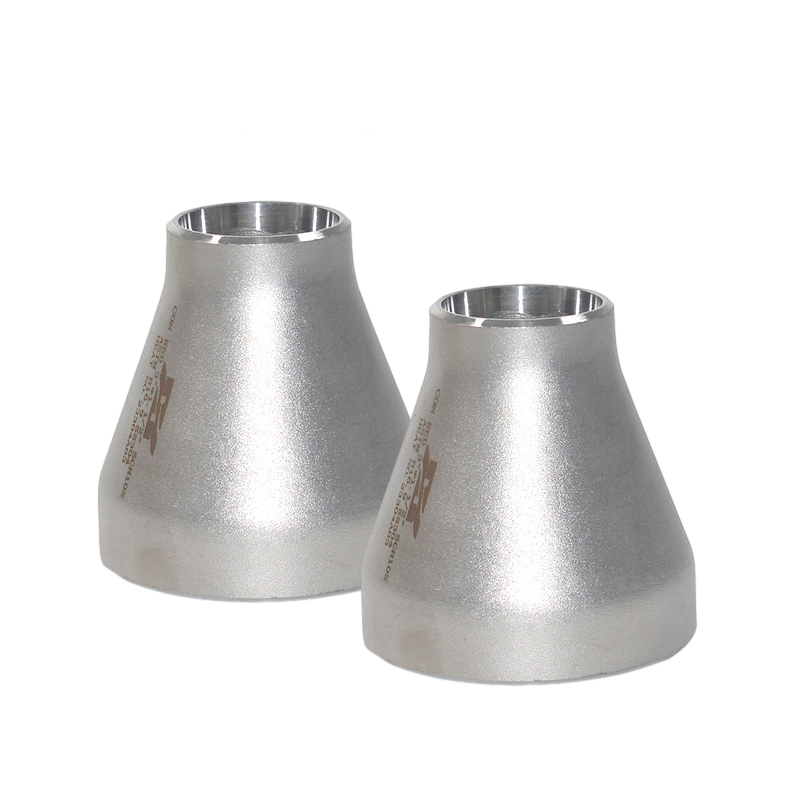

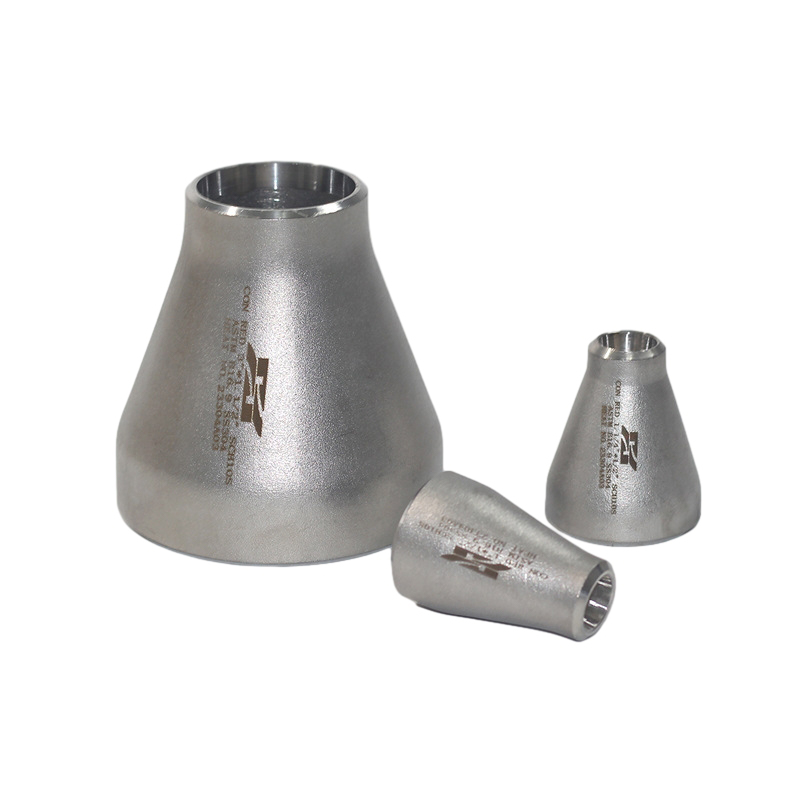

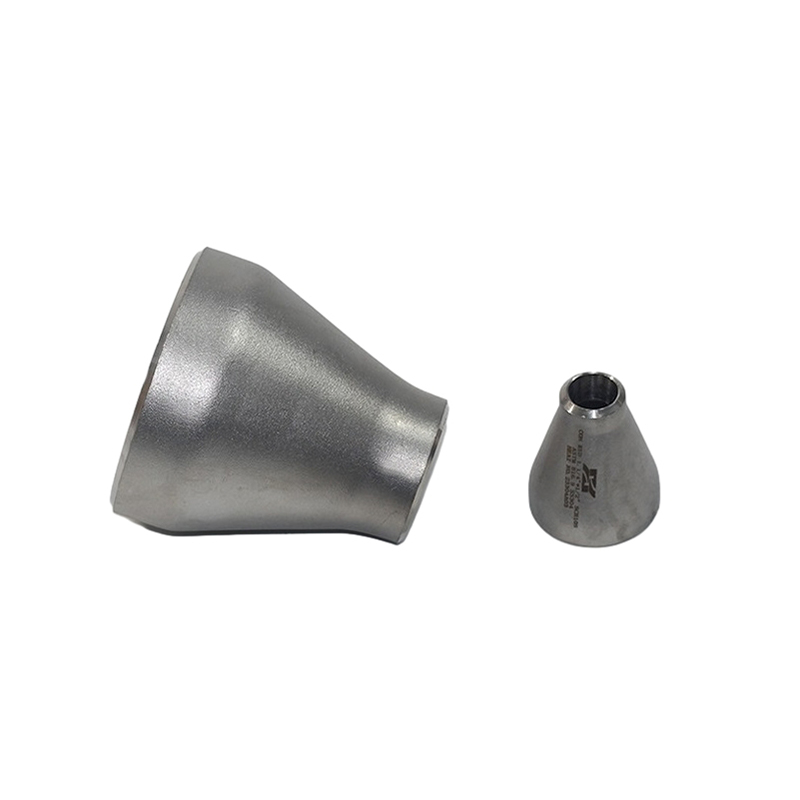

Un réducteur concentrique de tube en acier inoxydable est un raccord de tuyau qui se compose de deux tuyaux de diamètres différents, et les axes centraux des deux tuyaux sont exactement les mêmes, il est donc appelé un réducteur concentrique et est utilisé pour connecter des tuyaux de tailles différentes.

Les réducteurs concentriques en acier inoxydable sont composés d'un tuyau avec un grand diamètre extérieur et une surface extérieure lisse et un tuyau avec un petit diamètre intérieur. Les ports des deux tuyaux sont complètement alignés et fixés par le soudage, les prises ou les connexions filetées. Cette structure permet au réducteur concentrique de transférer du liquide en douceur dans le système de tuyauterie et de réduire la résistance et la pression du fluide.

Les réducteurs concentriques sont également en acier inoxydable, tels que 304 en acier inoxydable ou en acier inoxydable 316. Parce que l'acier inoxydable a une résistance à la corrosion et une résistance à haute température, il convient à la transmission et au contrôle d'une variété de milieux. Le choix du bon matériau en acier inoxydable assure la durabilité et la fiabilité de votre système de tuyauterie.

Les raccords de tuyaux de réduction concentrique sont généralement utilisés dans les champs d'ingénierie tels que l'étanchéité et la protection améliorée. Les avantages sont une connexion stable, un bon scellement et la capacité de résister à de grands débits. Il est également souvent utilisé dans le domaine de l'ingénierie hydroélectrique dans la construction. Par exemple, dans un système de drainage de salle de bain, afin de connecter les tuyaux de drainage de différents diamètres, il est nécessaire d'utiliser des raccords de tuyaux réducteurs concentriques pour relier le tuyau de descente et le tuyau de vidange.

Précédent:Forgée à haute résistance 304 Raccords réducteurs concentriques en acier inoxydable
SUIVANT:No next article

Introduction

Réduceurs concentriques
Article	Réduceurs concentriques à tube en acier inoxydable
Standard	ASME / ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Matériel	304 / 304L, 316 / 316L, etc.
Surface	Explosion de sable, décapage, roulement de sable, etc.
Taper	Processus de finition CNC
taille	3/4-18 ”
Délai de livraison	Dans les 5-30 jours après avoir reçu le prépayé
Emballage	Caisses en contreplaqué ou palettes ou selon les exigences des clients
Application	Pétrole, produits chimiques, puissance, gaz, métallurgie, construction navale, construction, etc.

Unité: mm

Diamètre nominal	Diamètre extérieur	Longueur		Diamètre nominal	Diamètre extérieur	Longueur
DANS	D1 × D2	L		DANS	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457,2 × 273.1	381.0
3/4 × 3/8	26,7 × 17,1	38.1		20 × 18	508,0 × 457.2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406,4
1 × 1/2	33,4 × 21,3	50.8		20 × 14	508,0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508,0 × 323.9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42,2 × 21,3			22 × 18	558,8 × 457,2
1 1/2 × 1 1/4	48,3 × 42.2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48,3 × 33.4			22 × 14	558,8 × 355.6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48,3 × 21,3			24 × 20	609,6 × 508,0
2 × 1 1/2	60,3 × 48,3	76.2		24 × 18	609,6 × 457.2
2 × 1 1/4	60,3 × 42.2			24 × 16	609,6 × 406.4
2 × 1	60,3 × 33.4			26 × 24	660,4 × 609.6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508,0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660,4 × 457,2
2 1/2 × 1 1/2	73,0 × 48,3			26 × 18	660,4 × 406.4
2 1/2 × 1 1/4	73,0 × 42.2			28 × 24	711,2 × 660,4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711,2 × 609.6
3 × 2 1/2	88,9 × 73.0	88.9		28 × 20	711,2 × 508.8
3 × 2	88,9 × 60,3			28 × 18	711,2 × 457.2
3 × 1 1/2	88,9 × 48,3			30 × 28	762,0 × 711.2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762,0 × 660,4
3 × 1 1/4	88,9 × 42.2			30 × 24	762,0 × 609.6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762,0 × 508,0
3 1/2 × 2 1/2	101,6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812.8 × 660,4
3 1/2 × 1 1/4	101,6 × 42.2			32 × 24	812.8 × 609.6
4 × 3 1/2	114,3 × 101,6	101.6		34 × 32	863,6 × 812.8	609.6
4 × 3	114,3 × 88,9			34 × 30	863,6 × 762.0
4 × 2 1/2	114,3 × 73.0			34 × 26	863,6 × 660,4
4 × 2	114,3 × 60,3			34 × 24	863,6 × 609.6
4 × 1 1/2	114,3 × 48,3			36 × 34	914,4 × 863.6	609.6
5 × 4	141,3 × 114,3	127.0		36 × 32	914,4 × 812.8
5 × 3 1/2	141,3 × 101,6			36 × 30	914,4 × 762.0
5 × 3	141,3 × 88,9			36 × 26	914,4 × 660,4
5 × 2 1/2	141,3 × 73.0			36 × 24	914,4 × 609.6
5 × 2	141,3 × 60,3			38 × 36	965,2 × 914.4	609.6
6 × 5	168,3 × 141,3	139.7		38 × 34	965,2 × 863.6
6 × 4	168,3 × 114,3			38 × 32	965,2 × 812.8
6 × 3 1/2	168,3 × 101,6			38 × 30	965,2 × 762.0
6 × 3	168,3 × 88,9			38 × 28	965,2 × 711.2
6 × 2 1/2	168,3 × 73.0			38 × 26	965,2 × 660,4
8 × 6	219.1 × 168,3	152.4		40 × 38	1016,0 × 965.2	609.6
8 × 5	219.1 × 141,3			40 × 36	1016,0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016,0 × 863.8
8 × 3 1/2	219.1 × 101,6			40 × 32	1016,0 × 812.8
10 × 8	273,1 × 219.1	177.8		40 × 30	1016,0 × 762.0
10 × 6	273,1 × 168,3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273,1 × 141,3			42 × 38	1066,8 × 965.2
10 × 4	273,1 × 114,3			42 × 36	1066,8 × 914.4
12 × 10	323,9 × 273.1	203.2		42 × 34	1066,8 × 863.6
12 × 8	323,9 × 219.1			42 × 32	1066,8 × 812.8
12 × 6	323,9 × 168,3			42 × 30	1066,8 × 762.0
12 × 5	323,9 × 141,3			44 × 42	1117,6 × 1066.8	609.6
14 × 12	355,6 × 323.9	330.2		44 × 40	1117,6 × 1016.0
14 × 10	355,6 × 273.1			44 × 38	1117,6 × 965.2
14 × 8	355,6 × 219.1			44 × 36	1117,6 × 914.4
14 × 6	355,6 × 168,3			46 × 44	1168,4 × 1117,6	711.2
16 × 14	406,4 × 355.6	355.6		46 × 42	1168,4 × 1064.8
16 × 12	406,4 × 323.9			46 × 40	1168,4 × 1016.0
16 × 10	406,4 × 273.1		46 × 36	1168,4 × 965.2
16 × 8	406,4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457,2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457,2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457,2 × 323.9		48 × 40	1219.2 × 1016.0
