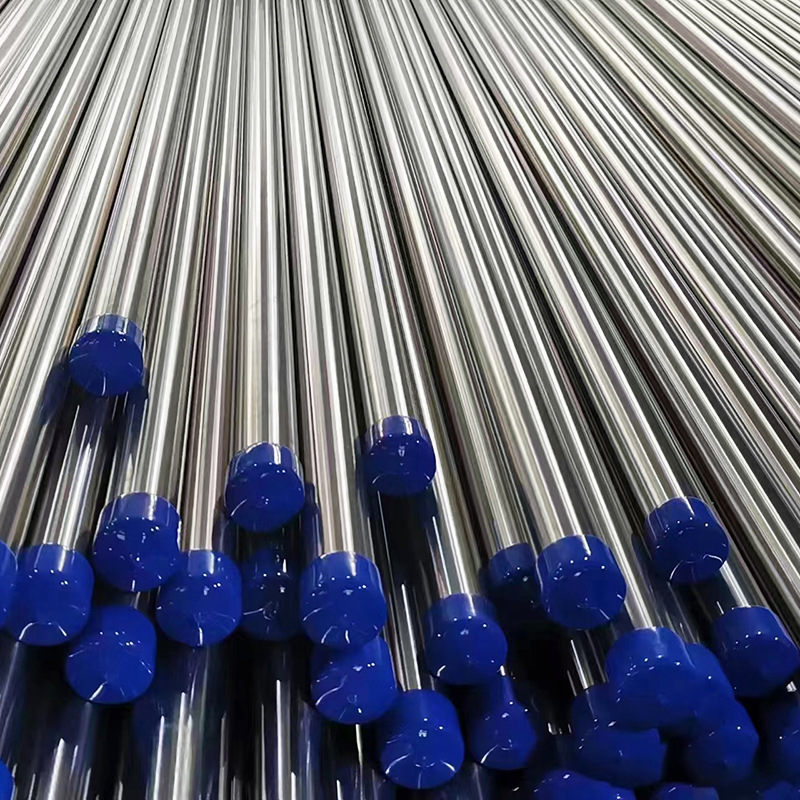

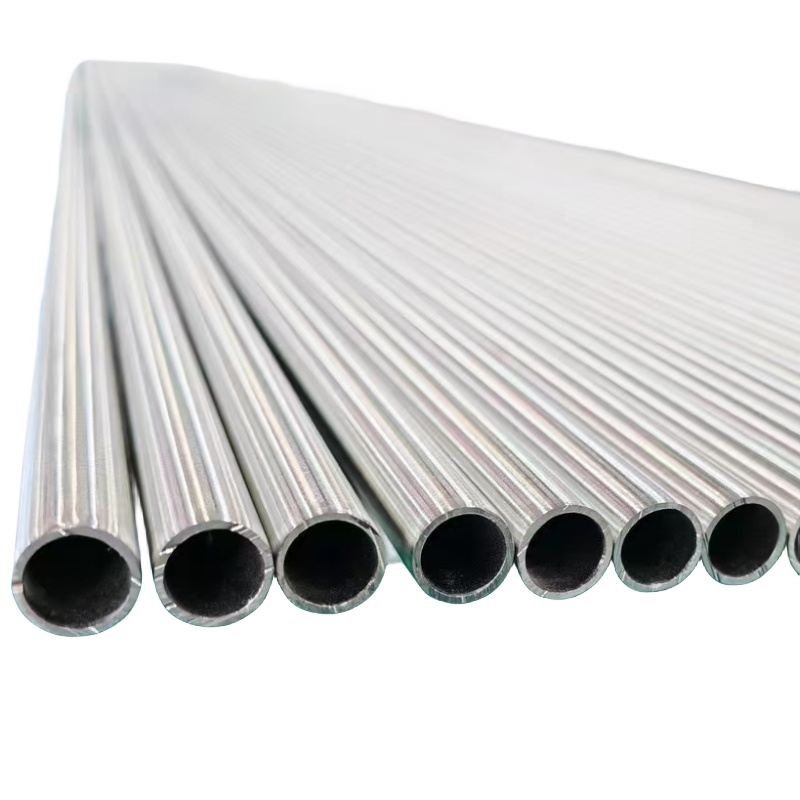

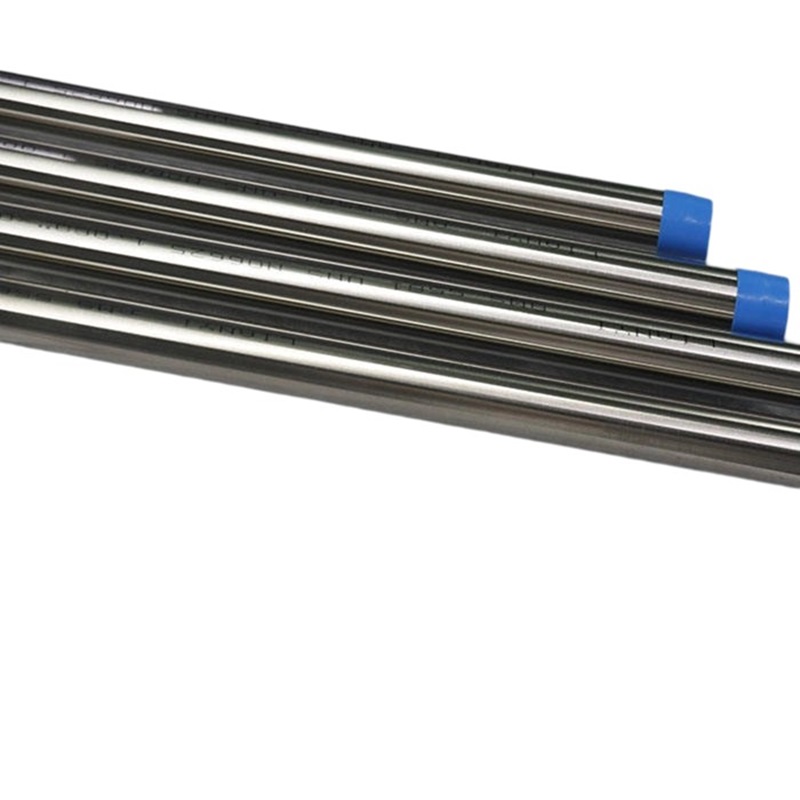

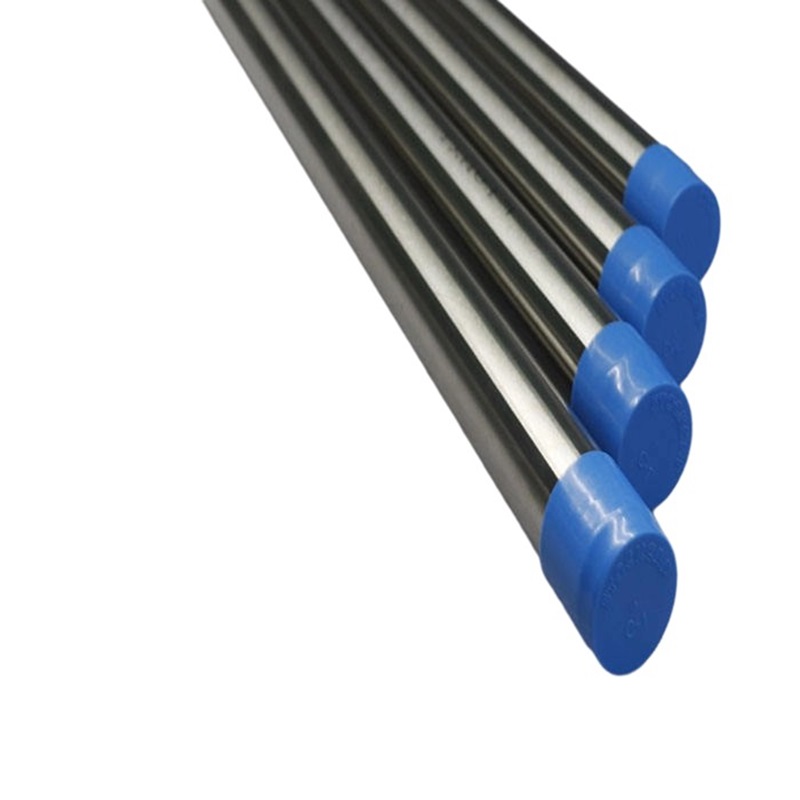

Le tube d'instrumentation fait référence aux tubes ou aux tubes utilisés pour connecter des instruments à la tuyauterie principale, à d'autres instruments et appareils, ou à l'équipement de mesure.
Un tube d'instrument en acier inoxydable est un dispositif de mesure et de contrôle basé sur le principe de mesure et est largement utilisé dans les champs industriels et civils. Son principe de travail est de mesurer et de contrôler l'écoulement à travers la différence de pression générée lorsque le fluide traverse le pipeline. Configurez une unité de mesure dans le pipeline, mesurez la différence de pression du fluide dans l'unité, puis utilisez la formule de calcul de débit standard pour obtenir le débit.
Étant donné que les tubes d'instruments en acier inoxydable devraient avoir une résistance fiable à la corrosion et une résistance à la chaleur, les aciers inoxydables austénitiques sont universellement sélectionnés comme matériau de tube de pression.
1. Matériaux couramment utilisés:
AISI & EN / DIN / ISO
ASTM / AISI: 316 / 316L, 304 / 304L, 321 / 321H, 316ti, 347 / 347H;
EN / DIN: 1.4301 / 1.4307, 1.4401 / 1.4404, 1.4541 / 1.4878, 1.4571.
Acier inoxydable duplex
ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.
EN / DIN: 1.4462, 1.4410, 1.4539.
Le grade populaire en acier inoxydable pour les tubes d'instruments est de 304 / 304L et 316 / 316L.
2. Finition de surface:
Vide vide recuit ou recuit brillant protecteur. Finition de surface: 320-grits polis mécaniques ou 400-grits.
3. Tolérances dimensionnelles:
O.D: ± 0,0,5 mm; W.T: ± 10%; ou sur demande de l'acheteur.
Classification et scénarios d'application des pipelines d'instruments
1. Pipe de gaz
Les pipelines à gaz sont des pipelines utilisés pour transmettre des milieux de gaz et sont généralement utilisés dans les débitmètres de gaz, les émetteurs de pression et d'autres équipements d'instruments. Les pipelines de gaz sont caractérisés par de petits diamètres et des débits rapides, qui nécessitent une mesure précise de l'écoulement et de la pression du gaz dans les pipelines. Les pipelines à gaz sont largement utilisés dans les champs industriels tels que la production pétrochimique, chimique et oxygène.
2. Pipeline liquide
Les tuyaux liquides sont des tuyaux utilisés pour transmettre des milieux liquides et sont également l'un des types de tuyaux d'instruments couramment utilisés. Les pipelines liquides sont caractérisés par de grands diamètres et des débits lents. Des mesures de débit et de pression stables du liquide dans le pipeline sont nécessaires pour assurer un fonctionnement stable et fiable du système. Les pipelines liquides sont largement utilisés dans des champs tels que la production hydroélectrique et le traitement des eaux usées.
3. Pipeline à vapeur
Les tuyaux à vapeur sont utilisés pour transporter les supports de vapeur, et leur objectif principal est de transporter la chaleur dans les champs industriels, tels que les centrales électriques, les usines textiles, etc. Les pipelines de vapeur sont caractérisés par une pression et une température de conception élevées. Il est nécessaire de mesurer avec précision l'écoulement, la pression, la température et d'autres paramètres de la vapeur dans le pipeline pour assurer le fonctionnement normal du système.
4. pipeline à vide
Les pipelines à vide sont des pipelines utilisés pour transmettre des milieux de gaz dans des environnements à vide élevé. Ils sont principalement utilisés dans les champs de haute technologie tels que les semi-conducteurs et le photovoltaïque. La caractéristique des pipelines à vide est que la pression à l'intérieur du pipeline est très faible, ce qui nécessite des exigences de conception et de fabrication strictes, et en même temps, l'écoulement et la pression du gaz dans le pipeline doivent être mesurés avec précision.
