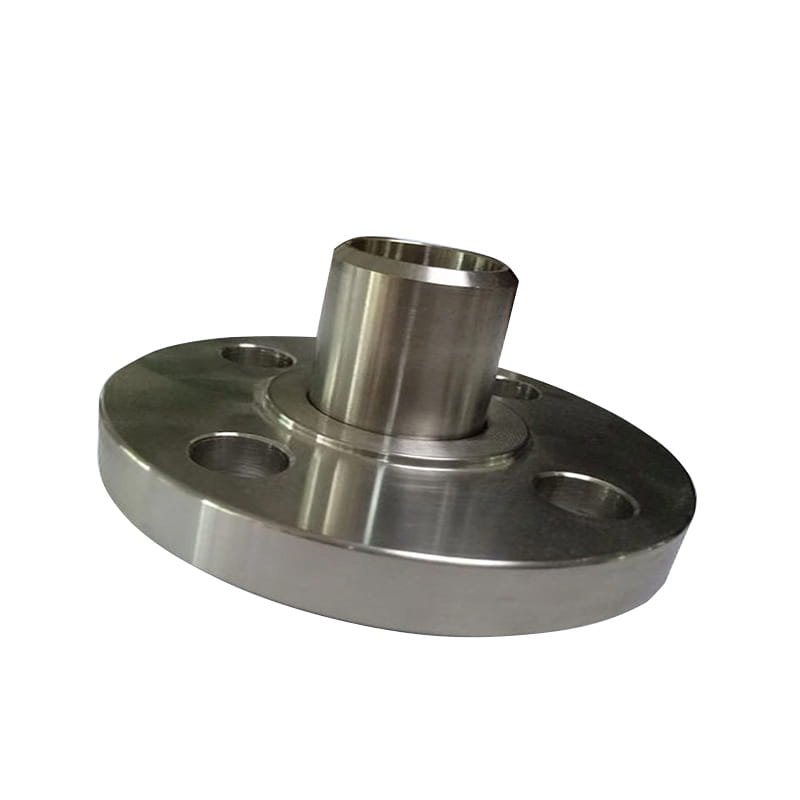

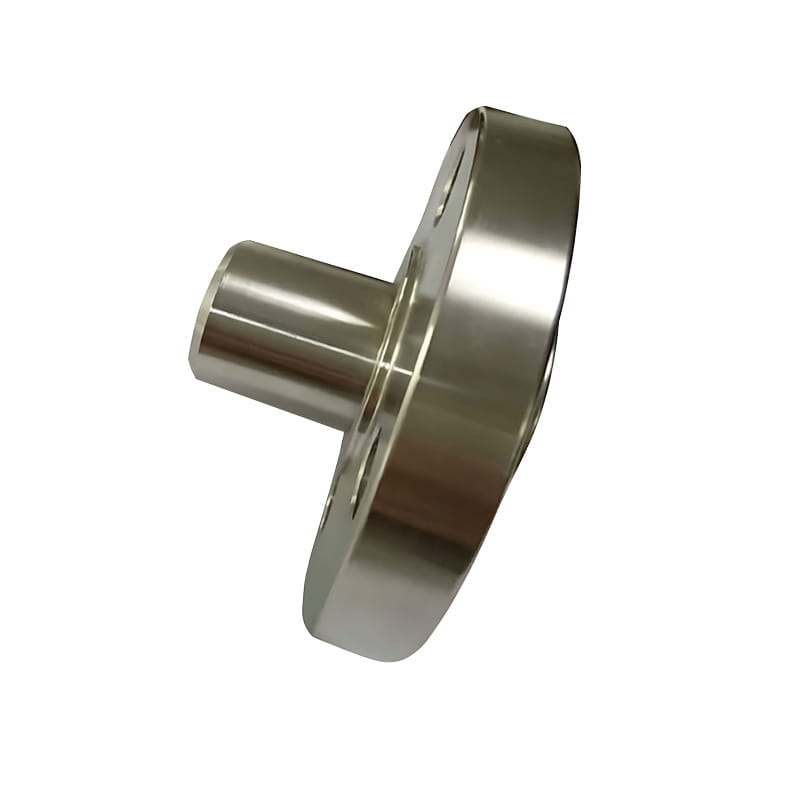

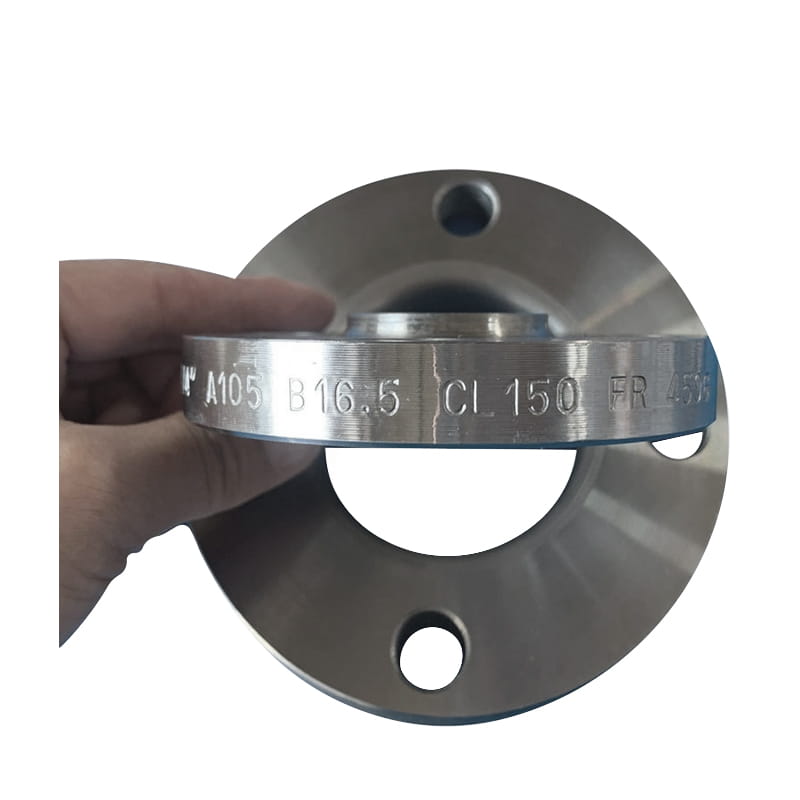

Ensemble de brides de joint de recouvrement en acier inoxydable

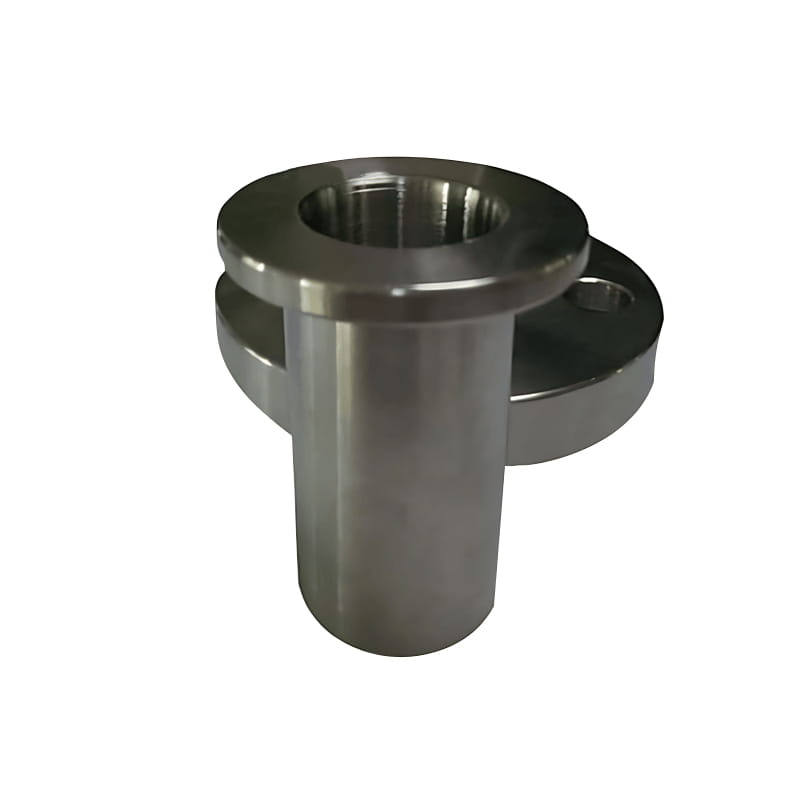

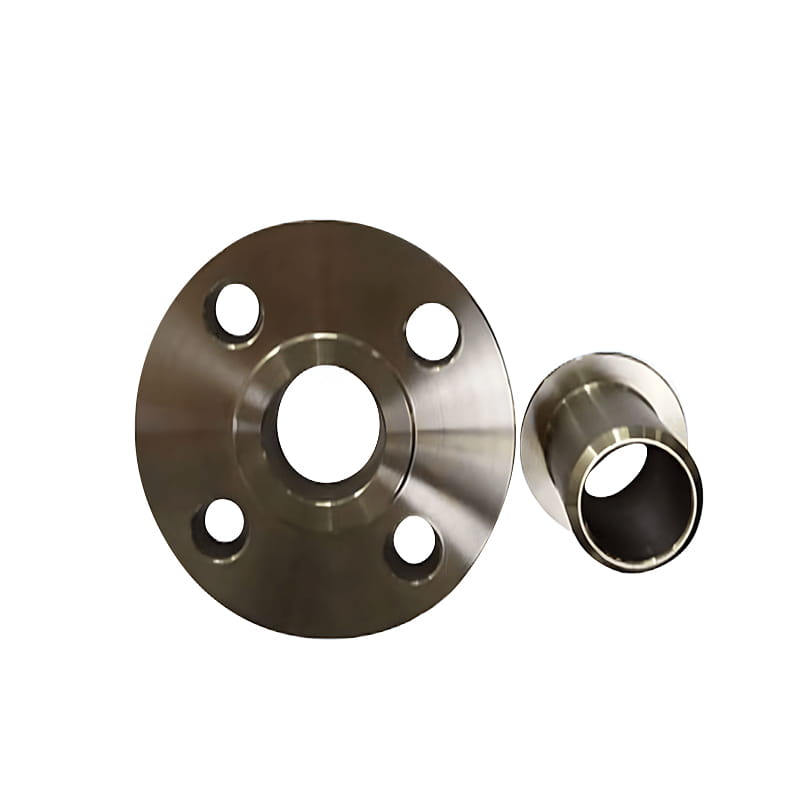

Une bride de joint de repos est un assemblage à deux segments, avec une extrémité de talon qui a une bride à anneau de tour. L'extrémité du talon est ensuite soudée sur le tuyau, et l'anneau de bride peut être tourné pour s'aligner avec la bride d'accouplement.

L'extrémité du talon peut être considérée comme une longueur de manchon de tuyau avec une extrémité soudée et l'autre extrémité évasée à l'angle droit par rapport à l'axe du tuyau. La bride de joint de repos et l'extrémité de talon composent une connexion de joint de recouvrement composite en deux pièces.

Ces brides sont presque identiques à une "bride de glissement" à l'exception d'un rayon à l'intersection de la face de la bride et de l'alésage pour accueillir la partie brillante de l'extrémité du talon. Leur capacité de retenue de pression est un peu meilleure que celle de "glisser sur la bride".  Cependant, la durée de vie de la fatigue n'est qu'un dixième de "bride de coude de soudage".

Les brides de joint de recouvrement glissent sur le tuyau et ne sont pas soudées ou autrement attachées.  Ils sont un type d'assemblage de bride couramment utilisé dans les systèmes à basse pression ou les applications où un démontage fréquent peut être nécessaire.

Introduction

Standard

ANSI B16.5, ANSI B16.36, ANSI B16.47, EN1092, UNI 2277/2278, ANSI B16.48, JIS, BS 4504, DIN, SABS1123, GOST-12820

Matériel

Acier inoxydable, acier au carbone, acier en alliage, nickel à cupro (90/10, 70/30, 66/30/2/2), Hastelloy (C4, C-22, C276, B-2), Nickel (200/201), Monel (400 et K500), Inconel (600, 601, 625 et 825) 904L, titane (1 et 2) etc.

Surface

Huile anti-rust, peinture (noir, jaune), galvanisation, revêtement de puissance

Taper

Forgeage, traitement CNC

taille

½ pouce - 24 pouces

Délai de livraison

Dans les 5-30 jours après avoir reçu le prépayé

Emballage

Palette de contreplaqué, palette en bois, étui en bois, etc.

Application

Énergie électrique, champ d'huile, construction navale, offshore, systèmes d'eau, gaz naturel, projets de tuyaux, etc.

Classe 150 lb

Nomdansal

Taille de tuyau

Dehors

Diamètre

Dans l'ensemble

Diamètre

À l'danstérieur

Diamètre

Bride

Épaisseur

Dans l'ensemble

Longueur

Genoux

Rayon

Moyeu

Diamètre

Nombre

de trous

Trou du boulon

Diamètre

Diamètre

de cercle

de trous

Poids

dans

MM

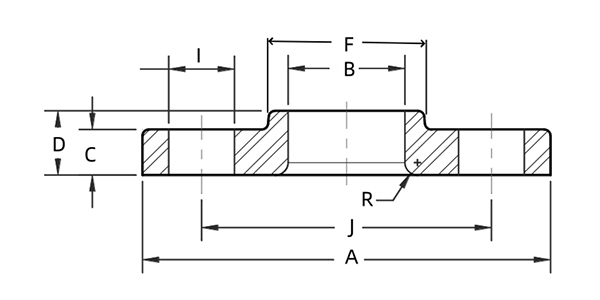

A (MM)

B (MM)

C (MM)

D (MM)

R (MM)

F (MM)

Hmm)

I (mm)

J (mm)

kg / pièce

½

21.30

88.90

22.90

11.20

15.70

3.00

30.20

4

15.70

60.45

0.38

¾

26.70

98.60

28.20

12.70

15.70

3.00

38.10

4

15.70

69.85

0.55

1

33.40

108.00

35.10

14.20

17.50

3.00

49.30

4

15.70

79.25

0.76

1 ¼

42.20

117.30

43.70

15.70

20.60

4.80

58.70

4

15.70

88.90

1.01

1 ½

48.30

127.00

50.00

17.50

22.40

6.40

65.00

4

15.70

98.60

1.30

2

60.30

152.40

62.50

19.10

25.40

7.90

77.70

4

19.10

120.70

2.03

2 ½

73.00

177.80

75.40

22.40

28.40

7.90

90.40

4

19.10

139.70

3.25

3

88.90

190.50

91.40

23.90

30.20

9.70

108.00

4

19.10

152.40

3.81

3 ½

101.60

215.90

104.10

23.90

31.75

9.70

122.20

8

19.10

177.80

4.76

4

114.30

228.60

116.80

23.90

33.30

11.20

134.90

8

19.10

190.50

5.25

5

141.30

254.00

114.50

23.90

36.60

11.20

163.60

8

22.40

215.90

6.02

6

168.30

279.40

171.50

25.40

39.60

12.70

192.00

8

22.40

241.30

7.40

8

219.10

342.90

222.30

28.40

44.50

12.70

246.10

8

22.40

298.50

12.10

10

273.00

406.40

277.40

30.20

49.30

12.70

304.80

12

25.40

362.00

16.40

12

323.80

482.60

328.20

31.75

55.60

12.70

365.30

12

25.40

431.80

26.10

14

355.60

533.40

360.20

35.10

79.25

12.70

400.10

12

28.40

476.30

34.50

16

406.40

596.90

411.20

36.60

87.40

12.70

457.20

16

28.40

539.80

44.60

18

457.20

635.00

462.30

39.60

96.80

12.70

505.00

16

31.75

577.90

48.70

20

508.00

698.50

514.40

42.90

103.10

12.70

558.80

20

31.75

635.00

61.60

24

609.60

812.80

616.00

47.80

111.30

12.70

663.40

20

35.10

749.30

86.60

Classe 300 lb

Nomdansal

Taille de tuyau

Dehors

Diamètre

Dans l'ensemble

Diamètre

À l'danstérieur

Diamètre

Bride

Épaisseur

Dans l'ensemble

Longueur

Genoux

Rayon

Moyeu

Diamètre

Nombre

de trous

Trou du boulon

Diamètre

Diamètre

de cercle

de trous

Poids

dans

mm

A (mm)

B (mm)

C (mm)

D (mm)

R (mm)

F (mm)

Hmm)

I (mm)

J (mm)

kg / pièce

½

21.30

95.20

22.90

14.20

22.30

3.00

38.10

4

15.70

66.55

0.62

¾

26.70

117.30

28.20

15.70

25.40

3.00

47.70

4

19.00

82.50

1.10

1

33.40

123.90

35.10

17.50

26.90

3.00

53.80

4

19.00

88.90

1.33

1 ¼

42.20

133.30

43.70

19.00

26.90

4.80

63.50

4

19.00

98.50

1.65

1 ½

48.30

155.4

50.00

20.60

30.20

6.40

69.85

4

22.30

114.30

2.44

2

60.30

165.10

62.50

22.30

33.20

7.90

84.00

8

19.10

127.00

2.83

2 ½

73.00

190.50

75.40

25.40

38.10

7.90

100.00

8

22.30

149.30

4.25

3

88.90

209.50

91.40

28.40

42.90

9.70

117.30

8

22.30

168.10

5.78

3 ½

101.60

228.60

104.10

30.20

44.40

9.70

133.30

8

22.30

184.10

7.27

4

114.30

254.00

116.80

31.70

47.70

11.20

146.00

8

22.30

200.10

9.55

5

141.30

279.40

114.50

35.00

50.80

11.20

177.80

8

22.30

234.90

12.20

6

168.30

317.50

171.50

36.50

52.30

12.70

206.20

12

22.30

267.70

15.50

8

219.10

381.00

222.30

41.10

61.90

12.70

260.30

12

25.40

330.20

24.10

10

273.00

444.50

277.40

47.70

95.20

12.70

320.50

16

28.40

387.30

34.40

12

323.80

520.70

328.20

50.80

101.60

12.70

374.60

16

31.70

450.80

50.40

14

355.60

584.20

360.20

53.80

111.20

12.70

425.40

20

31.70

514.3

70.90

16

406.40

647.70

411.20

57.15

120.60

12.70

482.60

20

35.00

571.50

89.50

18

457.20

711.20

462.30

60.45

130.00

12.70

533.40

24

35.00

628.60

111.00

20

508.00

774.70

514.40

63.50

139.70

12.70

587.20

24

35.00

685.80

137.00

24

609.60

914.40

616.00

69.80

152.40

12.70

701.50

24

41.10

812.80

204.00

Classe 400 lb

Nomdansal

Taille de tuyau

Dehors

Diamètre

Dans l'ensemble

Diamètre

À l'intérieur

Diamètre

Bride

Épaisseur

Dans l'ensemble

Longueur

Genoux

Rayon

Moyeu

Diamètre

Nombre

de trous

Trou du boulon

Diamètre

Diamètre

de cercle

de trous

Poids

in

mm

A (mm)

B (mm)

C (mm)

D (mm)

R (mm)

F (mm)

Hmm)

I (mm)

J (mm)

kg / pièce

½

21.30

95.30

22.90

14.20

22.40

3.00

38.10

4

15.70

66.55

0.72

¾

26.70

117.30

28.20

15.70

25.40

3.00

47.80

4

19.10

82.60

1.25

1

33.40

124.00

35.10

17.50

26.90

3.00

53.80

4

19.10

88.90

1.50

1 ¼

42.20

133.40

43.70

20.60

28.40

4.80

63.50

4

19.10

98.60

2.00

1 ½

48.30

155.40

50.00

22.40

31.75

6.40

69.85

4

22.40

114.30

2.92

2

60.30

165.10

62.50

25.40

36.60

7.90

84.10

8

19.10

127.00

3.55

2 ½

73.00

190.50

75.40

28.40

41.10

7.90

100.10

8

22.40

149.40

5.23

3

88.90

209.60

91.40

31.75

46.00

9.70

117.30

8

22.40

168.10

6.95

3 ½

101.60

228.60

104.10

35.10

49.30

9.70

133.40

8

25.40

184.20

8.78

4

114.30

254.00

116.80

35.10

50.80

11.20

146.10

8

25.40

200.20

10.90

5

141.30

279.40

114.50

38.10

53.80

11.20

177.80

8

25.40

235.00

13.70

6

168.30

317.50

171.50

41.10

57.15

12.70

206.20

12

25.40

269.70

18.00

8

219.10

381.00

222.30

47.80

68.30

12.70

260.40

12

28.40

330.20

28.30

10

273.00

445.00

277.40

53.80

101.60

12.70

320.50

16

31.75

387.40

38.80

12

323.80

520.70

328.20

57.15

108.00

12.70

374.70

16

35.10

450.90

56.60

14

355.60

584.20

360.2

60.45

117.30

12.70

425.50

20

35.10

514.40

78.60

16

406.40

647.70

411.20

63.50

127.00

12.70

482.60

20

38.10

571.50

100.00

18

457.20

711.20

462.30

66.55

136.70

12.70

533.40

24

38.10

628.70

122.00

20

508.00

774.70

514.40

69.85

146.10

12.70

587.20

24

41.10

685.80

145.00

24

609.60

914.40

616.00

76.20

158.80

12.70

701.50

24

47.80

812.80

217.00

Classe 600 lb

Nominal

Taille de tuyau

Dehors

Diamètre

Dans l'ensemble

Diamètre

À l'intérieur

Diamètre

Bride

Épaisseur

Dans l'ensemble

Longueur

Genoux

Rayon

Moyeu

Diamètre

Nombre

de trous

Trou du boulon

Diamètre

Diamètre

de cercle

de trous

Poids

in

mm

A (mm)

B (mm)

C (mm)

D (mm)

R (mm)

F (mm)

Hmm)

I (mm)

J (mm)

kg / pièce

½

21.30

95.30

22.90

14.20

22.40

3.00

38.10

4

15.70

66.55

0.72

¾

26.70

117.30

28.20

15.70

25.40

3.00

47.80

4

19.10

82.60

1.25

1

33.40

124.00

35.10

17.50

26.90

3.00

53.80

4

19.10

88.90

1.50

1 ¼

42.20

133.40

43.70

20.60

28.40

4.80

63.50

4

19.10

98.60

2.00

1 ½

48.30

155.4

50.00

22.40

31.75

6.40

69.85

4

22.40

114.30

2.92

2

60.30

165.10

62.50

25.40

36.60

7.90

84.10

8

19.10

127.00

3.55

2 ½

73.00

190.50

75.40

28.40

41.10

7.90

100.10

8

22.40

149.40

5.23

3

88.90

209.60

91.40

31.75

46.00

9.70

117.30

8

22.40

168.10

6.95

3 ½

101.60

228.60

104.10

35.10

49.30

9.70

133.40

8

25.40

184.20

8.78

4

114.30

273.10

116.80

38.10

53.80

11.20

152.40

8

25.40

215.9

14.40

5

141.30

330.20

114.50

44.50

60.45

11.20

189.00

8

28.40

266.70

24.30

6

168.30

355.60

171.50

47.80

66.55

12.70

222.30

12

28.40

292.10

28.50

8

219.10

419.10

222.30

55.60

76.20

12.70

273.10

12

31.75

349.30

43.10

10

273.00

508.00

277.40

63.50

111.30

12.70

342.90

16

35.10

431.80

70.50

12

323.80

558.80

328.20

66.55

117.30

12.70

400.10

20

35.10

489.00

86.10

14

355.60

603.30

360.20

69.85

127.00

12.70

431.80

20

38.10

527.10

100.00

16

406.40

685.80

411.20

76.20

139.70

12.70

495.30

20

41.10

603.30

145.00

18

457.20

743.00

462.30

82.60

152.40

12.70

546.10

20

44.50

654.10

177.00

20

508.00

812.80

514.40

88.90

165.10

12.70

609.60

24

44.50

723.90

225.00

24

609.60

939.80

616.00

101.60

184.20

12.70

717.60

24

50.80

838.20

318.00

Classe 900 lb

Nominal

Taille de tuyau

Dehors

Diamètre

Dans l'ensemble

Diamètre

À l'intérieur

Diamètre

Bride

Épaisseur

Dans l'ensemble

Longueur

Genoux

Rayon

Moyeu

Diamètre

Nombre

de trous

Trou du boulon

Diamètre

Diamètre

de cercle

de trous

Poids

in

mm

A (mm)

B (mm)

C (mm)

D (mm)

R (mm)

F (mm)

Hmm)

I (mm)

J (mm)

kg / pièce

½

21.30

120.60

22.90

22.30

31.70

3.00

38.10

4

22.30

82.50

1.71

¾

26.70

130.00

28.20

25.40

35.00

3.00

44.40

4

22.30

88.90

2.30

1

33.40

149.30

35.10

28.40

41.10

3.00

52.30

4

25.40

101.60

3.40

1 ¼

42.20

158.70

43.70

28.40

41.10

4.80

63.50

4

25.40

111.20

3.85

1 ½

48.30

177.80

50.00

31.70

44.40

6.40

69.85

4

28.40

123.90

5.28

2

60.30

215.90

62.50

38.10

57.15

7.90

104.60

8

25.40

165.10

9.78

2 ½

73.00

244.30

75.40

41.10

63.50

7.90

123.90

8

28.40

190.50

13.60

3

88.90

241.30

91.40

38.10

53.80

9.70

127.00

8

25.40

190.50

11.30

4

114.30

292.10

116.80

44.40

69.85

11.20

158.70

8

31.70

234.90

19.20

5

141.30

349.20

114.50

50.80

79.25

11.20

190.50

8

35.00

279.40

31.20

6

168.30

381.00

171.50

55.60

85.80

12.70

234.90

12

31.70

317.50

40.50

8

219.10

469.90

222.30

63.50

114.30

12.70

298.40

12

38.10

393.70

71.50

10

273.00

546.10

277.40

69.85

127.00

12.70

368.30

16

38.10

469.90

104.00

12

323.80

609.60

328.20

79.25

142.70

12.70

419.10

20

38.10

533.40

139.00

14

355.60

641.30

360.20

85.80

155.40

12.70

450.80

20

41.10

558.80

161.00

16

406.40

704.80

411.20

88.90

165.10

12.70

508.00

20

44.40

615.90

194.00

18

457.20

787.40

462.30

101.60

190.50

12.70

565.10

20

50.80

685.80

267.00

20

508.00

857.20

514.40

107.90

209.50

12.70

622.30

20

53.80

749.30

334.00

24

609.60

1041.40

616.00

139.70

266.70

12.70

749.30

20

66.55

901.70

618.00

Classe 1500 lb

Nominal

Taille de tuyau

Dehors

Diamètre

Dans l'ensemble

Diamètre

À l'intérieur

Diamètre

Bride

Épaisseur

Dans l'ensemble

Longueur

Genoux

Rayon

Moyeu

Diamètre

Nombre

de trous

Trou du boulon

Diamètre

Diamètre

de cercle

de trous

Poids

in

mm

A (mm)

B (mm)

C (mm)

D (mm)

R (mm)

F (mm)

Hmm)

I (mm)

J (mm)

kg / pièce

½

21.30

120.60

22.90

22.30

31.70

3.00

38.10

4

22.30

82.50

1.71

¾

26.70

130.00

28.20

25.40

35.00

3.00

44.40

4

22.30

88.90

2.30

1

33.40

149.30

35.10

28.40

41.10

3.00

52.30

4

25.40

101.60

3.40

1 ¼

42.20

158.70

43.70

28.40

41.10

4.80

63.50

4

25.40

111.20

3.85

1 ½

48.30

177.80

50.00

31.70

44.40

6.40

69.85

4

28.40

123.90

5.28

2

60.30

215.90

62.50

38.10

57.15

7.90

104.60

8

25.40

165.10

9.78

2 ½

73.00

244.30

75.40

41.10

63.50

7.90

123.90

8

28.40

190.50

13.60

3

88.90

266.70

91.40

47.70

73.15

9.70

133.30

8

31.70

203.2

17.80

4

114.30

311.10

116.80

53.80

90.40

11.20

162.00

8

35.00

241.30

27.50

5

141.30

374.60

114.50

73.15

104.60

11.20

196.80

8

41.10

292.10

51.50

6

168.30

399.70

171.50

82.50

119.10

12.70

228.60

12

38.10

317.50

62.00

8

219.10

482.6

222.30

91.90

142.70

12.70

292.10

12

44.40

393.70

105.00

10

273.00

584.20

277.40

107.90

177.80

12.70

368.30

12

50.80

482.60

179.00

12

323.80

673.10

328.20

123.90

218.90

12.70

450.80

16

53.80

571.50

269.00

14

355.60

749.30

360.20

133.30

241.30

12.70

495.30

16

60.45

635.00

365.00

16

406.40

825.50

411.20

146.00

260.30

12.70

552.40

16

66.55

704.80

459.00

18

457.20

914.40

462.30

162.00

276.30

12.70

596.90

16

73.15

774.70

598.00

20

508.00

984.20

514.40

177.80

292.10

12.70

641.30

16

79.25

831.80

712.00

24

609.60

1168.40

616.00

203.20

330.20

12.70

726.00

16

91.90

990.60

1090.00

Classe 2500 lb

Nominal

Taille de tuyau

Dehors

Diamètre

Dans l'ensemble

Diamètre

À l'intérieur

Diamètre

Bride

Épaisseur

Dans l'ensemble

Longueur

Genoux

Rayon

Moyeu

Diamètre

Nombre

de trous

Trou du boulon

Diamètre

Diamètre

de cercle

de trous

Poids

in

mm

A (mm)

B (mm)

C (mm)

D (mm)

R (mm)

F (mm)

Hmm)

I (mm)

J (mm)

kg / pièce

½

21.30

133.40

22.90

30.20

39.60

3.00

42.90

4

22.40

88.90

2.92

¾

26.70

139.70

28.20

31.75

42.90

3.00

50.80

4

22.40

95.30

3.40

1

33.40

158.80

35.10

35.10

47.80

3.00

57.15

4

25.40

108.00

4.77

1 ¼

42.20

184.20

43.70

38.10

52.30

4.80

73.15

4

28.40

130.00

7.08

1 ½

48.30

203.20

50.00

44.50

60.45

6.40

79.25

4

31.75

146.10

9.93

2

60.30

235.00

62.50

50.80

69.85

7.90

95.30

8

28.40

171.50

14.70

2 ½

73.00

266.70

75.40

57.15

79.25

7.90

114.30

8

31.75

196.90

21.30

3

88.90

304.80

91.40

66.55

91.90

9.70

133.40

8

35.10

228.60

32.30

4

114.30

355.60

116.80

76.20

108.00

11.20

165.10

8

41.10

273.10

52.50

5

141.30

419.10

114.50

91.90

130.00

11.20

203.20

8

47.80

323.90

82.60

6

168.30

482.60

171.50

108.00

152.40

12.70

235.00

8

53.80

368.30

127.00

8

219.10

552.50

222.30

127.00

177.80

12.70

304.80

12

53.80

438.20

186.00

10

273.00

367.10

277.40

165.10

228.60

12.70

374.70

12

66.55

539.80

352.00

12

323.80

762.00

328.20

184.20

254.00

12.70

441.50

12

73.15

619.30

501.00

Applications

Laisser un message

Xinhang Special Material Co., Ltd. Branche de Hangzhou

16+ Years Stainless Tuyau Manufacturer

Xinhang Special Material Co., Ltd. Branche de Hangzhou
Xinhang Special Material Co., Ltd. Branche de Hangzhou

Fondée en 2007 et déménagé dans la zone de développement économique de Longyou, dans la province du Zhejiang, en 2022. Il couvre une superficie de 130 000 mètres carrés, plus de 30 lignes de production, 300 travailleurs, 20 personnes de R&D, 30 personnes d'inspection et une production annuelle de 50 000 tonnes.

Il est passé ISO9001: 2008 Système de gestion de la qualité, PED 97/23 / EC EU Pression Equipment Certification, China Special Equipment Licence de fabrication d'équipements (tube de pression) Certification TS, Système de gestion de l'environnement, production provinciale (Green Enterprise), Association de l'expédition (ABS), ainsi que la Société de classification de la Chine (CCS), Association, ABS) (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) et Certification coréenne du registre de l'expédition (KR).

Les principaux produits comprennent des tuyaux en acier inoxydable, des raccords de tuyaux, des brides, des vannes, etc., qui sont largement utilisés dans le pétrole, l'industrie chimique, l'industrie nucléaire, la fusion, la construction navale, les produits pharmaceutiques, les aliments, la conservation de l'eau, l'énergie électrique, la nouvelle énergie, l'équipement mécanique et d'autres domaines. L'entreprise adhère au principe de l'entreprise de «qualité pour la survie, la réputation de développement» et sert de tout cœur chaque client à créer une situation gagnant-gagnant.

Honneur

  • Tuyaux et tubes en acier
  • Approbation du processus de fabrication
  • Certificat d'approbation des matériaux
  • Certificat d'approbation pour le processus de fabrication
  • Abs

Nouvelles

Obtenez de nouvelles mises à jour par e-mail

Nous ne partagerons jamais votre adresse e-mail et vous
Peut se désinscrire à tout moment, nous le promettons.
