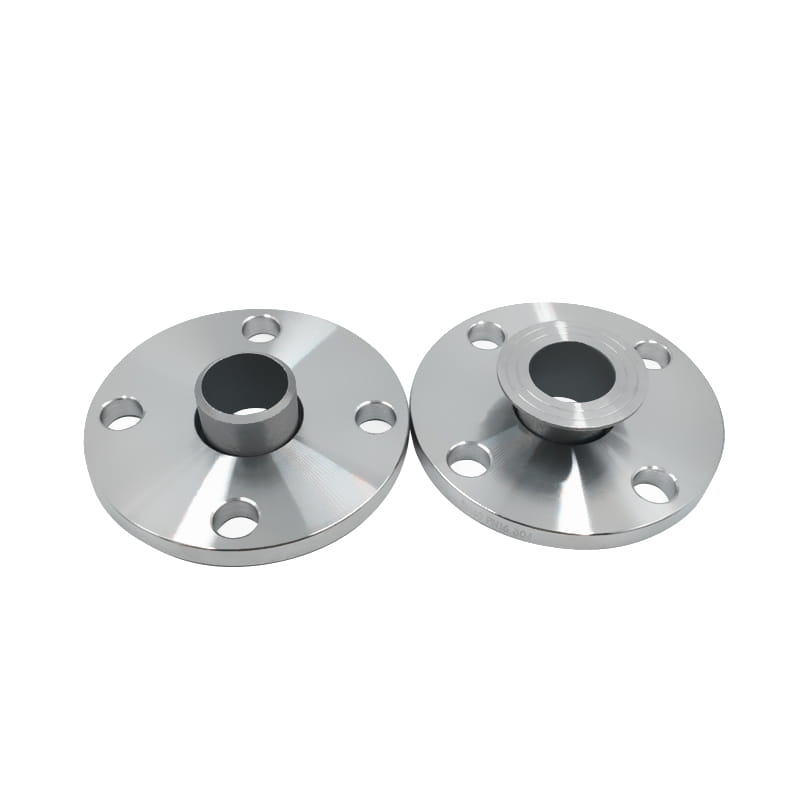

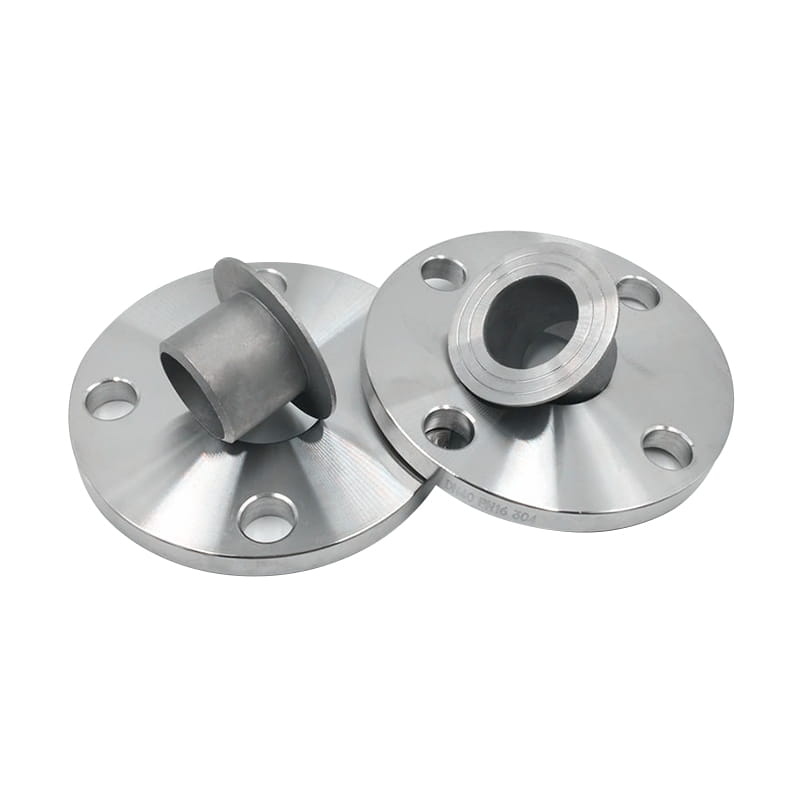

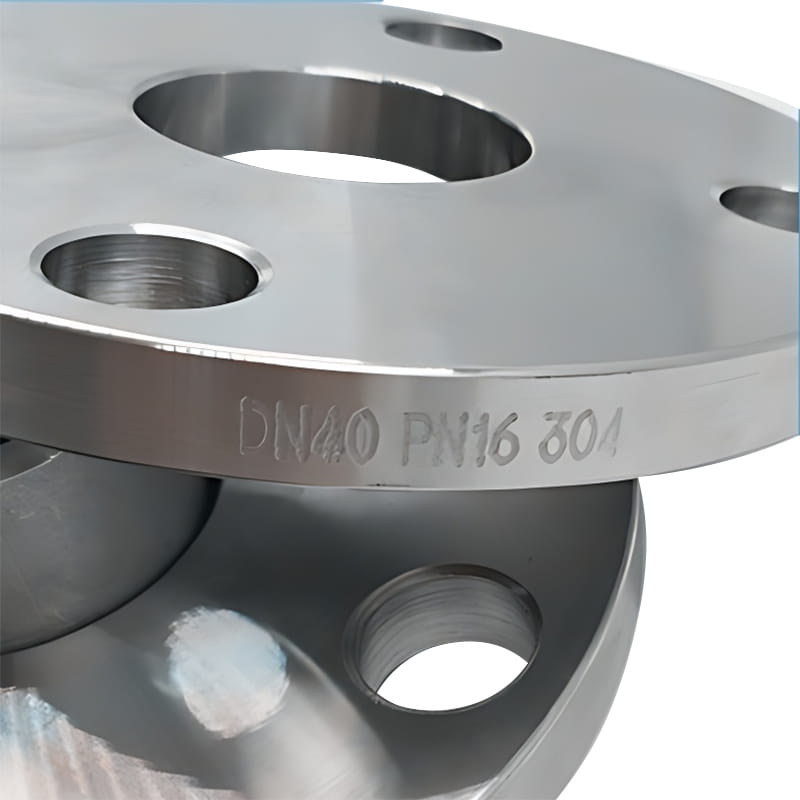

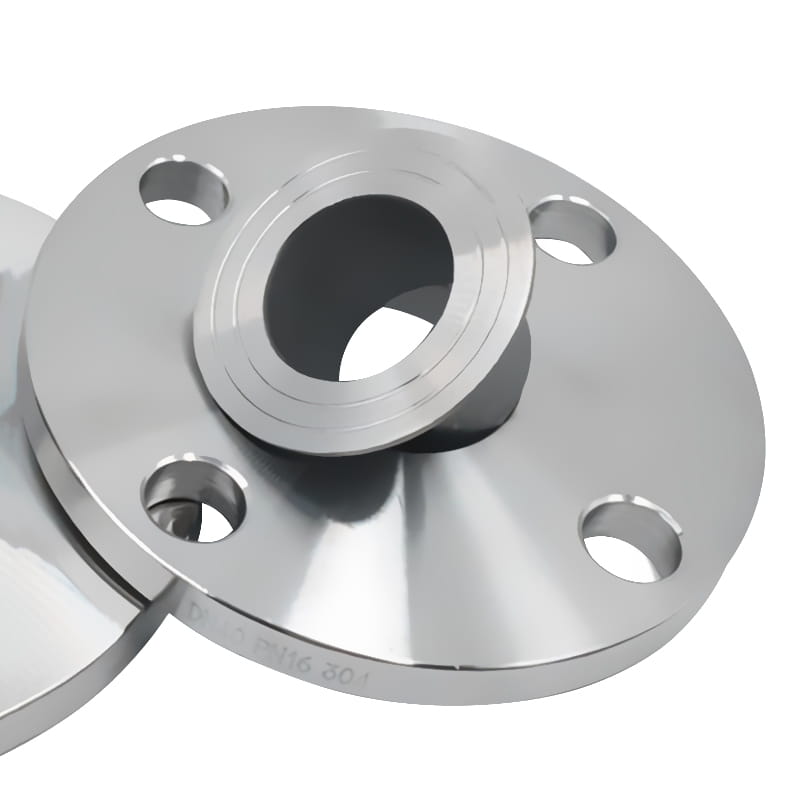

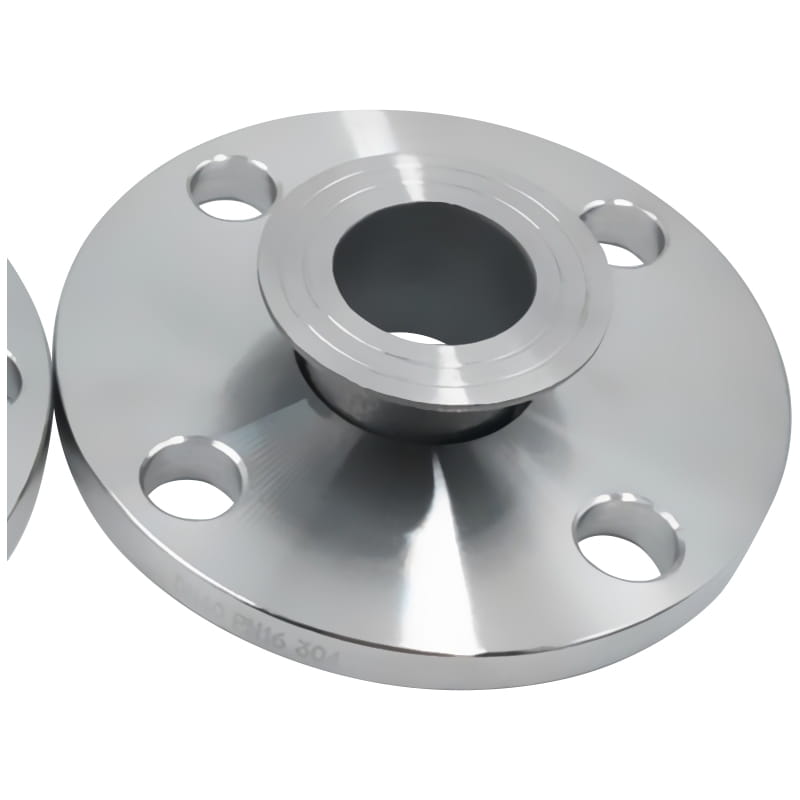

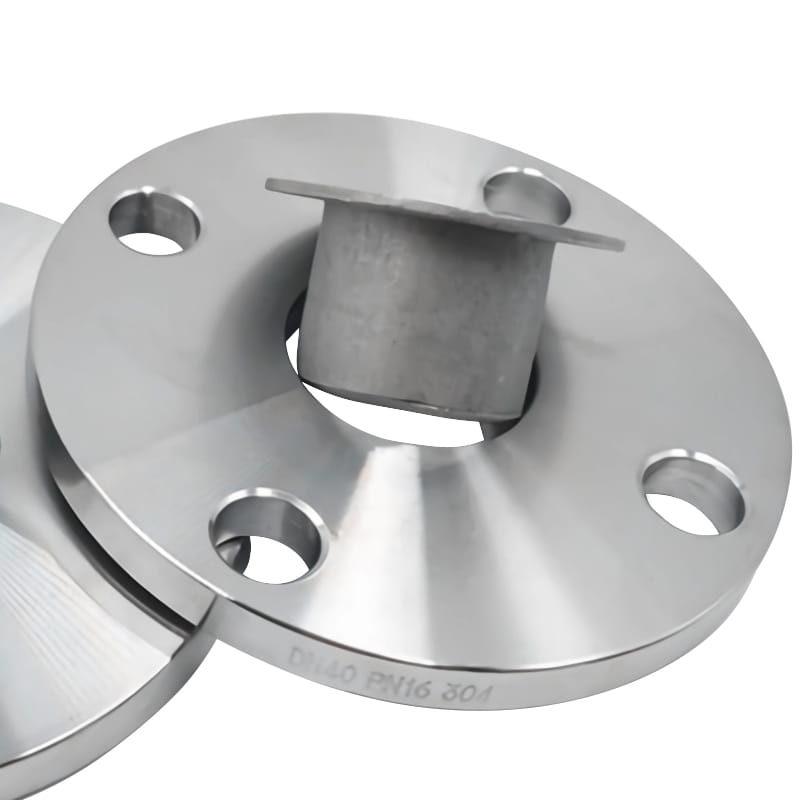

La bride de joint de repos n'a pas de face surélevée, elle est utilisée en conjonction avec une «extrémité de talon de joint» - une extrémité de talon de joint et une bride joint. L'utilisation de celui-ci à des points où se produit une contrainte de flexion sévère doit être évitée.
Étant donné que la bride de joint de repos elle-même n'est pas soudée au tuyau, elle peut tourner pour aligner facilement les trous de boulons et que l'ensemble et le démontage sont beaucoup plus faciles. Cette fonction simplifie les tâches d'installation, d'entretien et de réparation, réduisant les temps d'arrêt et les coûts globaux. La conception de la bride permet un désalignement angulaire des tuyaux, garantissant un joint serré et résistant aux fuites même lorsque les tuyaux ne sont pas parfaitement alignés.
Les crevasses formées entre la surface interne de l'alésage de la bride et la surface externe des extrémités du talon peuvent collecter des contamines facilement. Les contaminants collectés pourraient présenter un problème et entraîner une corrosion des crevasses.
Ils sont généralement utilisés dans des applications à basse pression, telles que la pétrochimie, le pétrole et le gaz, le traitement de l'eau, les aliments et les boissons et les industries de la transformation des produits chimiques.
Introduction
Standard | ANSI / ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 |
Matériel | Acier du carbone: ASTM A105, A350 LF2 |
Surface | polie , tir explosion, sablé, etc. |
Taper | Forgé, traité à la chaleur et usiné |
taille | 1/2 '' à 48 " |
Délai de livraison | Dans les 5-30 jours après avoir reçu le prépayé |
Emballage | Case en bois d'exportation standard ou comme vous l'avez demandé |
Application | Petrochimie, pétrole et gaz, traitement de l'eau, aliments et boissons et industries de la transformation des produits chimiques, etc. |
PN10

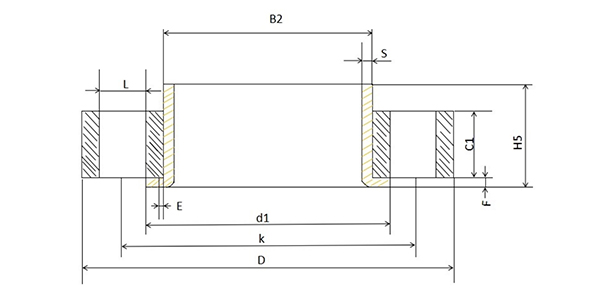

DN | Pipe od | D | B2 | C1 | K | E | L | QTTY. | Poids |
200 | 2198.1 | 340 | 226 | 24 | 295 | 6 | 22 | 8 | 8.87 |
| 204.0 - 206.0 | 340 | 213 | 24 | 295 | 6 | 22 | 8 | 8.87 |
250 | 273.0 | 395 | 281 | 26 | 350 | 8 | 22 | 12 | 11.20 |
| 254.0 - 256.0 | 395 | 264 | 26 | 350 | 8 | 22 | 12 | 11.20 |
300 | 323.9 | 445 | 333 | 26 | 400 | 8 | 22 | 12 | 12.80 |
| 304.0 - 306.0 | 445 | 315 | 26 | 400 | 8 | 22 | 12 | 12.80 |
350 | 355.6 | 505 | 365 | 30 | 460 | 8 | 22 | 16 | 19.40 |
400 | 406.4 | 565 | 416 | 32 | 515 | 8 | 26 | 16 | 26.40 |
450 | 457.0 | 615 | 467 | 36 | 565 | 8 | 26 | 20 | 32.20 |
500 | 508.0 | 670 | 519 | 38 | 620 | 8 | 26 | 20 | 38.50 |
600 | 610.0 | 780 | 622 | 42 | 725 | 8 | 30 | 20 | 52.20 |
PN16
DN | Pipe od | D | B2 | C1 | K | E | L | QTTY. | Poids |
50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
| 53,0 - 54.0 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
65 | 76.1 | 185 | 81 | 20 | 145 | 6 | 18 | 8 | 3.05 |
| 68.0 - 70.0 | 185 | 75 | 20 | 145 | 6 | 18 | 8 | 3.05 |
80 | 88.9 | 200 | 94 | 20 | 160 | 6 | 18 | 8 | 3.48 |
| 83.0 - 84.0 | 200 | 89 | 20 | 160 | 6 | 18 | 8 | 3.48 |
100 | 114.3 | 220 | 120 | 22 | 180 | 6 | 18 | 8 | 4.20 |
| 103.0 - 106.0 | 220 | 113 | 22 | 180 | 6 | 18 | 8 | 4.20 |
125 | 139.7 | 250 | 145 | 22 | 210 | 6 | 18 | 8 | 5.21 |
| 128.0 - 133.0 | 250 | 138 | 22 | 210 | 6 | 18 | 8 | 5.21 |
150 | 168.0 | 285 | 174 | 24 | 240 | 6 | 22 | 8 | 6.89 |
| 153.0 - 156.0 | 285 | 164 | 24 | 240 | 6 | 22 | 8 | 6.89 |
200 | 219.1 | 340 | 226 | 26 | 295 | 6 | 22 | 12 | 9.31 |
250 | 273.0 | 405 | 281 | 29 | 355 | 8 | 26 | 12 | 13.50 |
300 | 323.9 | 460 | 333 | 32 | 410 | 8 | 26 | 12 | 18.00 |
350 | 355.6 | 520 | 365 | 35 | 470 | 8 | 26 | 16 | 27.00 |
400 | 406.4 | 580 | 416 | 38 | 525 | 8 | 30 | 16 | 34.60 |
450 | 457.0 | 640 | 467 | 42 | 585 | 8 | 30 | 20 | 44.60 |
500 | 508.0 | 715 | 519 | 46 | 650 | 8 | 33 | 20 | 62.00 |
PN25
DN | Pipe od | D | B2 | C1 | K | E | L | QTTY. | Poids |
200 | 219.1 | 360 | 226 | 32 | 310 | 6 | 26 | 12 | 13.80 |
250 | 273.0 | 425 | 281 | 35 | 370 | 8 | 30 | 12 | 19.40 |
300 | 323.9 | 485 | 333 | 38 | 430 | 8 | 30 | 16 | 25.50 |
PN40
DN | Pipe od | D | B2 | C1 | K | E | L | QTTY. | Poids |
10 | 17.2 | 90 | 21 | 14 | 60 | 3 | 14 | 4 | 0.60 |
15 | 21.3 | 95 | 25 | 14 | 65 | 3 | 14 | 4 | 0.65 |
20 | 26.9 | 105 | 31 | 16 | 75 | 4 | 14 | 4 | 0.91 |
25 | 33.7 | 115 | 38 | 16 | 85 | 4 | 14 | 4 | 1.08 |
32 | 42.4 | 140 | 47 | 18 | 100 | 5 | 18 | 4 | 1.77 |
40 | 48.3 | 150 | 53 | 18 | 110 | 5 | 18 | 4 | 2.02 |
| 40.0 - 44,5 | 150 | 50 | 18 | 110 | 5 | 18 | 4 | 2.02 |
50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.65 |
65 | 76.1 | 185 | 81 | 22 | 145 | 6 | 18 | 8 | 3.36 |
80 | 88.9 | 200 | 94 | 24 | 160 | 6 | 18 | 8 | 4.18 |
100 | 114.3 | 235 | 120 | 26 | 190 | 6 | 22 | 8 | 5.87 |
125 | 139.7 | 270 | 145 | 28 | 220 | 6 | 26 | 8 | 7.95 |
150 | 168.3 | 300 | 174 | 30 | 250 | 6 | 26 | 8 | 9.97 |
