Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau

Maison / Accessoires / Brides en acier inoxydable / Fricots de soudure à douille / Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau
Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau
  • Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau
  • Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau
  • Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau
  • Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau
  • Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau
  • Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau

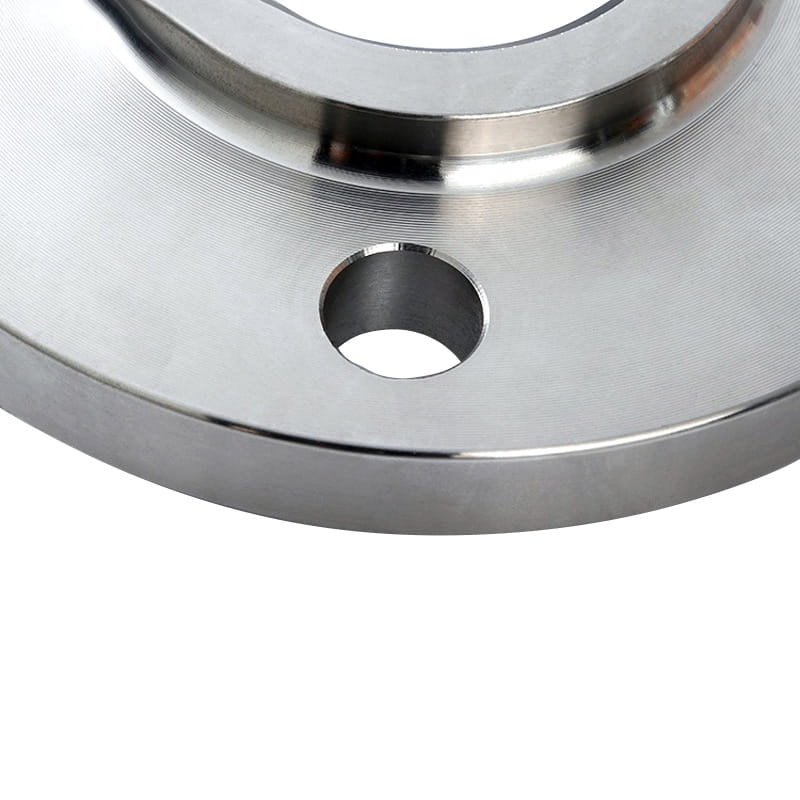

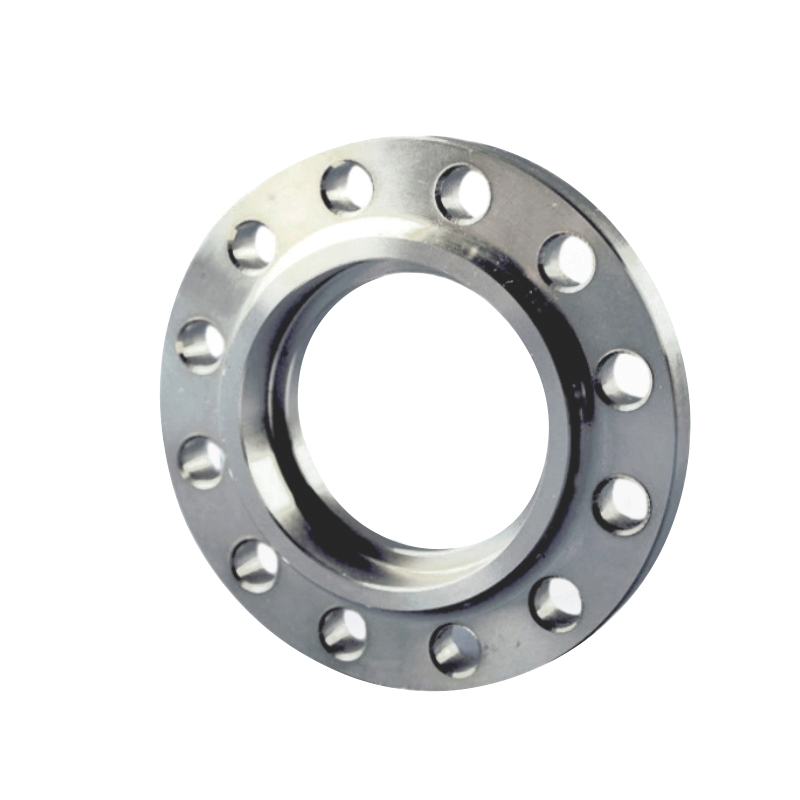

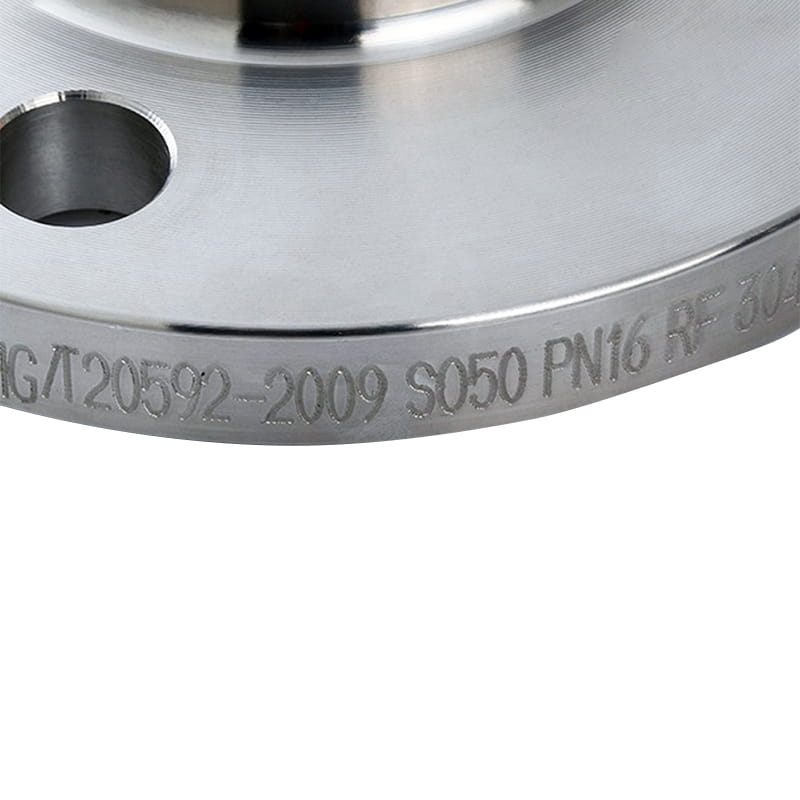

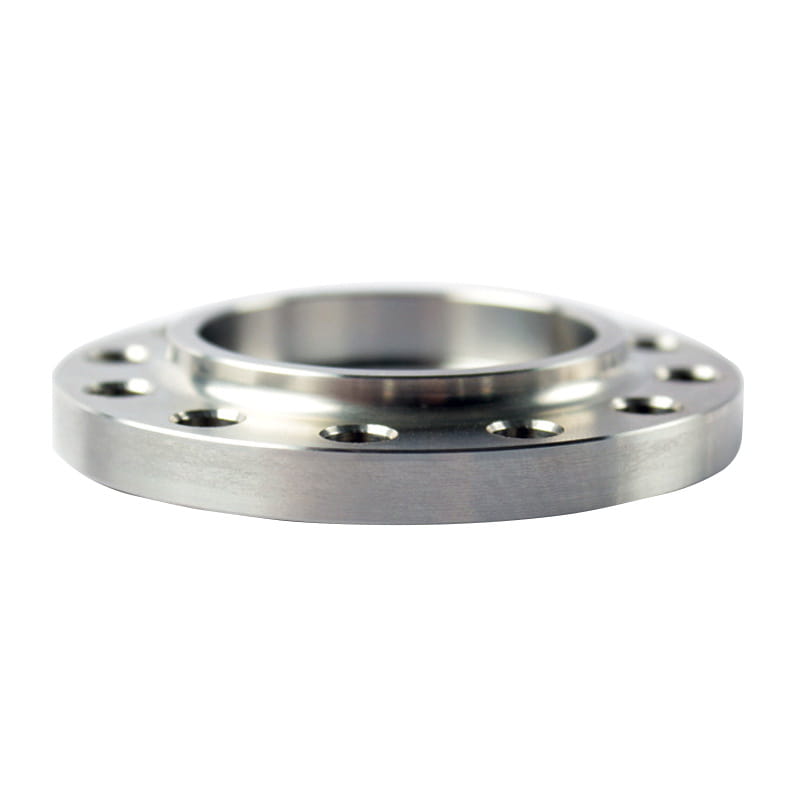

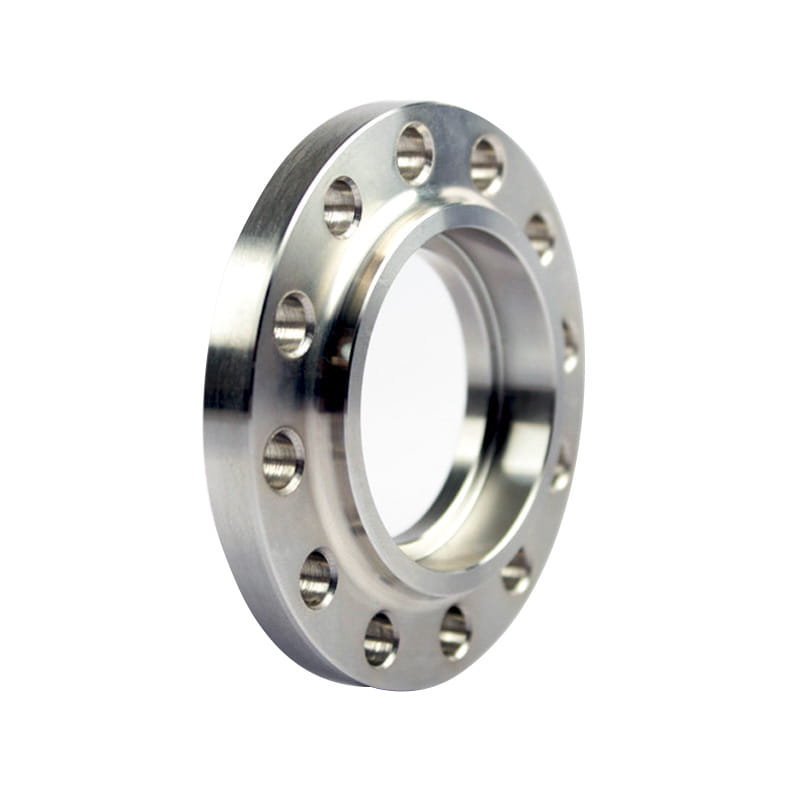

Bride à douille ASA （bride SW) Empêche la pénétration de l'alésage de tuyau

Les brides de soudure à douille ont une extrémité en forme de douille, où le tuyau est inséré et soudé pour un joint sécurisé et durable.

Ces brides de socket se connectent au tuyau d'extrémité avec une soudure de filet à l'ID du moyeu de la douille, car le tuyau est conçu pour s'asseoir presque contre le contrebore de la bride. L'écart d'expansion entre l'extrémité du tuyau et le contrebore laisse juste assez d'espace pour que le soudeur puisse régler le tuyau dans la connexion.

Les brides de soudure à douille, la plus grande gamme d'applications se trouve dans les tuyaux de petites dimensions qui mènent des liquides à haute pression. La bride de soudure à douille présente un désavantage en ce que la bride est sensible à la corrosion des crevasses. Les solutions corrosives du liquide de processus peuvent s'accumuler dans l'espace et les crevasses formées entre la surface extérieure du tuyau et la surface de la douille de la bride, ce qui peut provoquer une corrosion de la crevasse. Par conséquent, il n'est pas recommandé d'utiliser la bride de soudage à douille dans des applications corrosives.

Précédent:No previous article
SUIVANT:La bride de soudure à douille en acier inoxydable réduit le risque de fuite

Introduction

Standard

ANSI: ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48

Din ： Din2527 、 Din2566 、 Din2573 、 Din2576 、 Din2641 、 Din2642 、 Din2655 、 Din2656 、 Din2627 、 Din2628 、 Din2629 、 Din 2631 、 Din2632 、 Din2633 、 Din2634 、 Din2635 、 Din2636 、 Din2637 、 Din2638 、 Din2673

BS: BS4504 、 BS4504 、 BS1560 、 BS10

Matériel

Acier inoxydable, acier duplex, etc.

Surface

Huile résistante à la rouille, galvanisation chaude

Taper

CNC COUPE

taille

Asa, asme, ansi, bs, en, din, pn, jis

Délai de livraison

Dans les 5-30 jours après avoir reçu le prépayé

Emballage

Casque ou palette en contreplaqué

Application

Pétrole et gaz, industrie chimique, plomberie, chauffage, systèmes d'approvisionnement en eau, centrale électrique, industrie du papier et de la pâte, industrie de la transformation des aliments, tuyaux structurels, industrie de la fabrication et applications à usage général, etc.

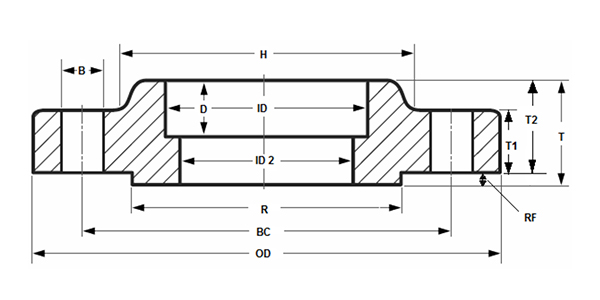

NPS

IDENTIFIANT

Dyerne

Boulon Cercle (BC)

Visage surélevé (R)

Visage surélevé (RF)

H

D

Id 2

Épaisseur de visage surélevée (T)

T1

Épaisseur plate du visage (T2)

Trou du boulon (b)

Nombre de trous de boulons

½

0.88

3.50

2.38

1.38

0.063

1.19

0.38

0.62

0.62

0.38

0.56

0.62

4

¾

1.09

3.88

2.75

1.69

0.063

1.50

0.44

0.82

0.62

0.44

0.56

0.62

4

1

1.36

4.25

3.12

2.00

0.063

1.94

0.50

1.05

0.69

0.50

0.63

0.62

4

1¼

1.70

4.62

3.50

2.50

0.063

2.31

0.56

1.38

0.81

0.56

0.75

0.62

4

1½

1.97

5.00

3.88

2.88

0.063

2.56

0.62

1.61

0.88

0.62

0.82

0.62

4

2

2.44

6.00

4.75

3.62

0.063

3.06

0.69

2.07

1.00

0.69

0.94

0.75

4

2½

2.94

7.00

5.50

4.12

0.063

3.56

0.75

2.47

1.12

0.82

1.06

0.75

4

3

3.57

7.50

6.00

5.00

0.063

4.25

0.81

3.07

1.19

0.88

1.13

0.75

4

3½

4.07

8.50

7.00

5.50

0.063

4.81

0.88

3.55

1.25

0.88

1.19

0.75

8

4

4.57

9.00

7.50

6.19

0.063

5.31

0.94

4.03

1.31

0.88

1.25

0.75

8

5

5.66

10.00

8.50

7.31

0.063

6.44

0.94

5.05

1.44

0.88

1.38

0.88

8

6

6.72

11.00

9.50

8.50

0.063

7.56

1.06

6.07

1.56

0.94

1.50

0.88

8

8

8.72

13.50

11.75

10.62

0.063

9.69

1.25

7.98

1.75

1.06

1.69

0.88

8

10

10.88

16.00

14.25

12.75

0.063

12.00

1.31

10.02

1.94

1.13

1.88

1.00

12

12

12.88

19.00

17.00

15.00

0.063

14.38

1.56

12.00

2.19

1.19

2.13

1.00

12

14

14.14

21.00

18.75

16.25

0.063

15.75

1.63

13.25

2.25

1.32

2.19

1.12

12

16

16.16

23.50

21.25

18.50

0.063

18.00

1.75

15.25

2.50

1.38

2.44

1.12

16

18

18.18

25.00

22.75

21.00

0.063

19.88

1.94

17.25

2.69

1.50

2.63

1.25

16

20

20.20

27.50

25.00

23.00

0.063

22.00

2.13

19.25

2.88

1.63

2.83

1.25

20

22

22.22

29.50

27.25

25.25

0.063

24.25

2.38

21.25

3.13

1.75

3.07

1.38

20

24

24.25

32.00

29.50

27.25

0.063

26.12

2.50

23.25

3.25

1.82

3.19

1.38

20
