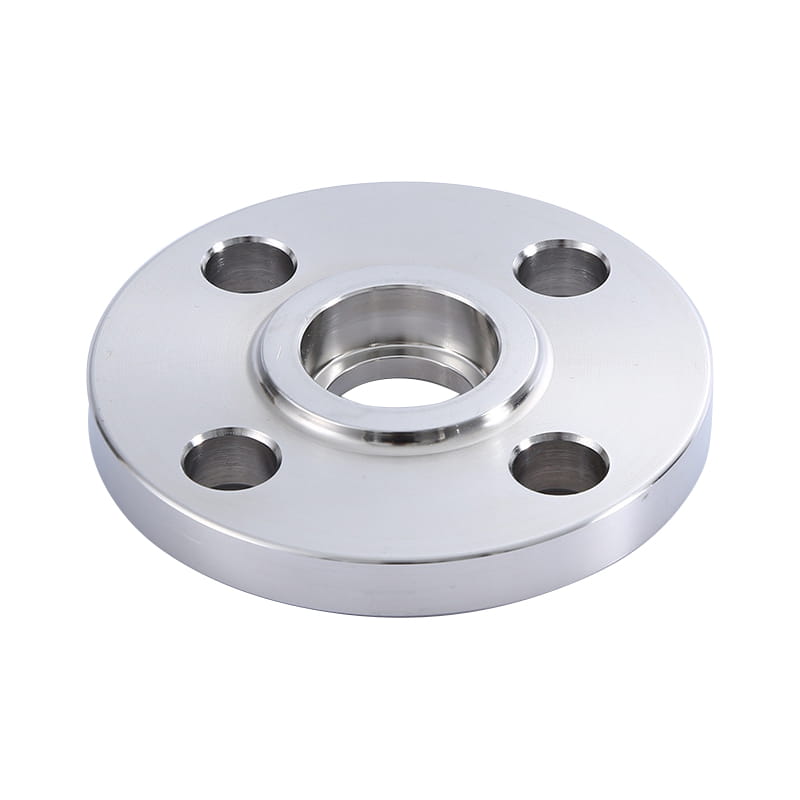

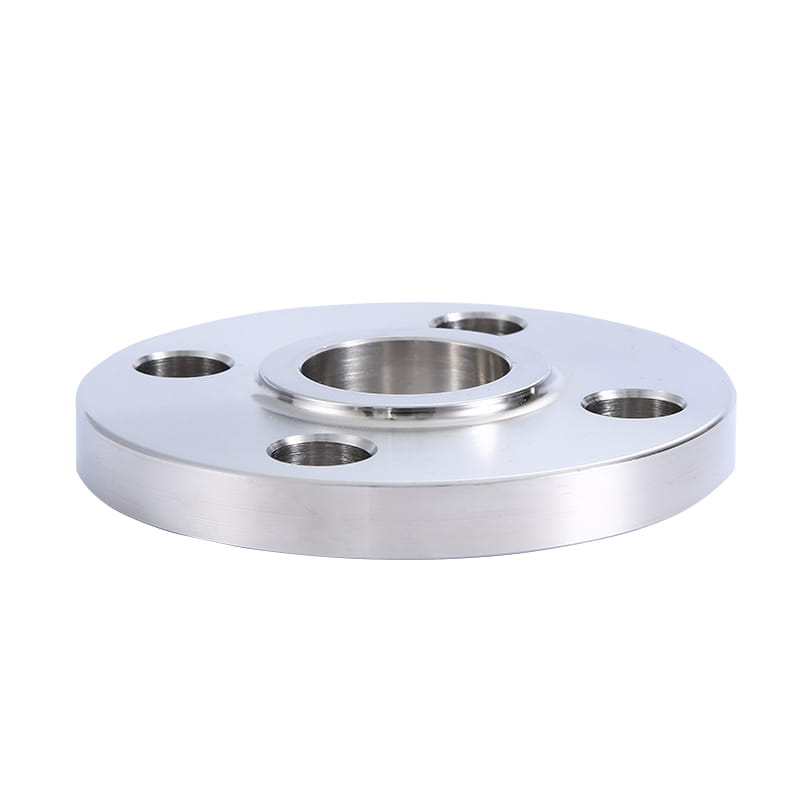

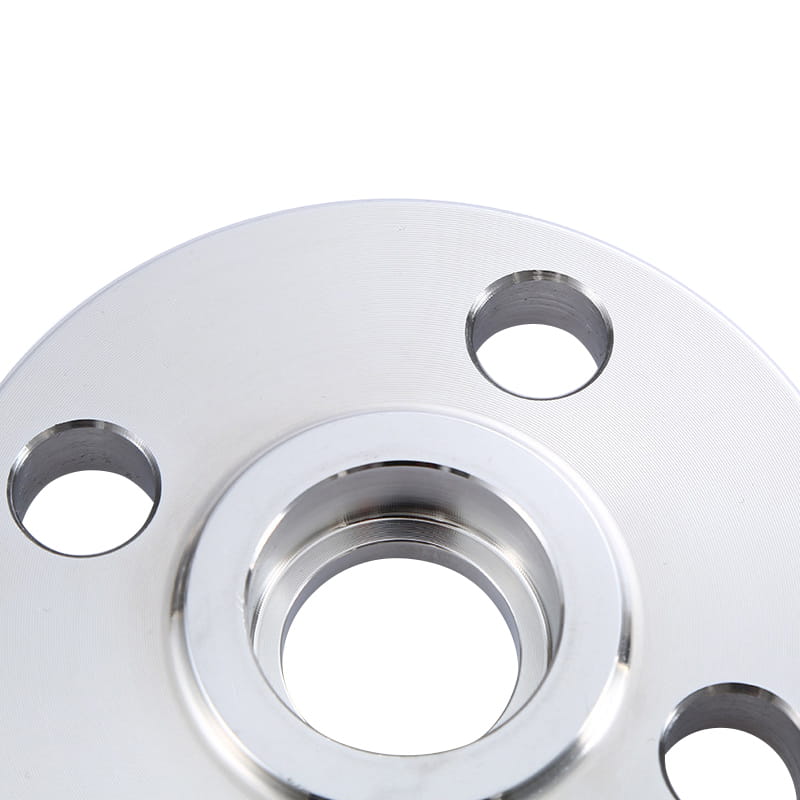

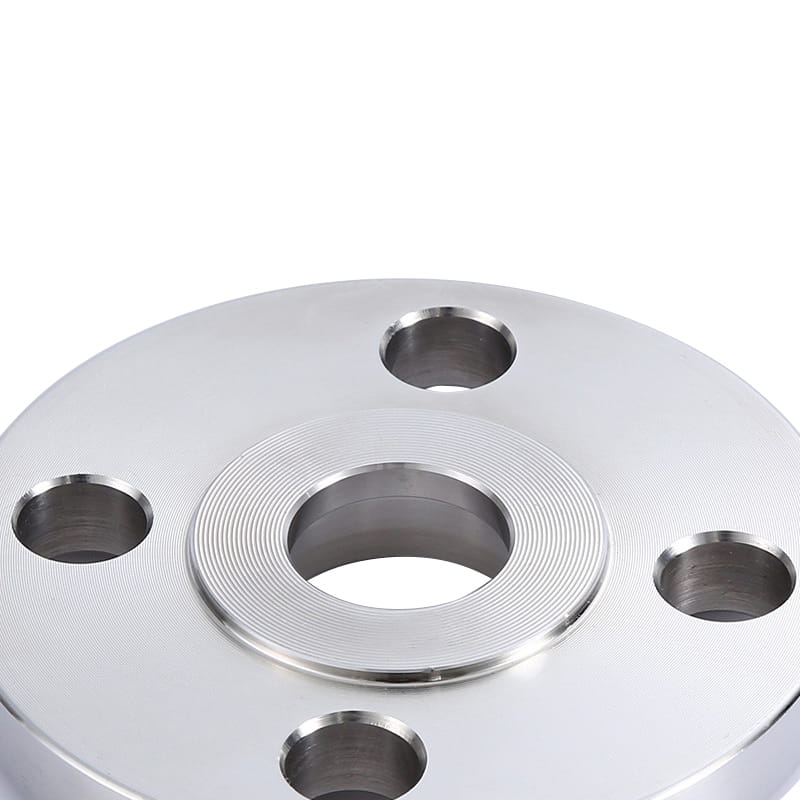

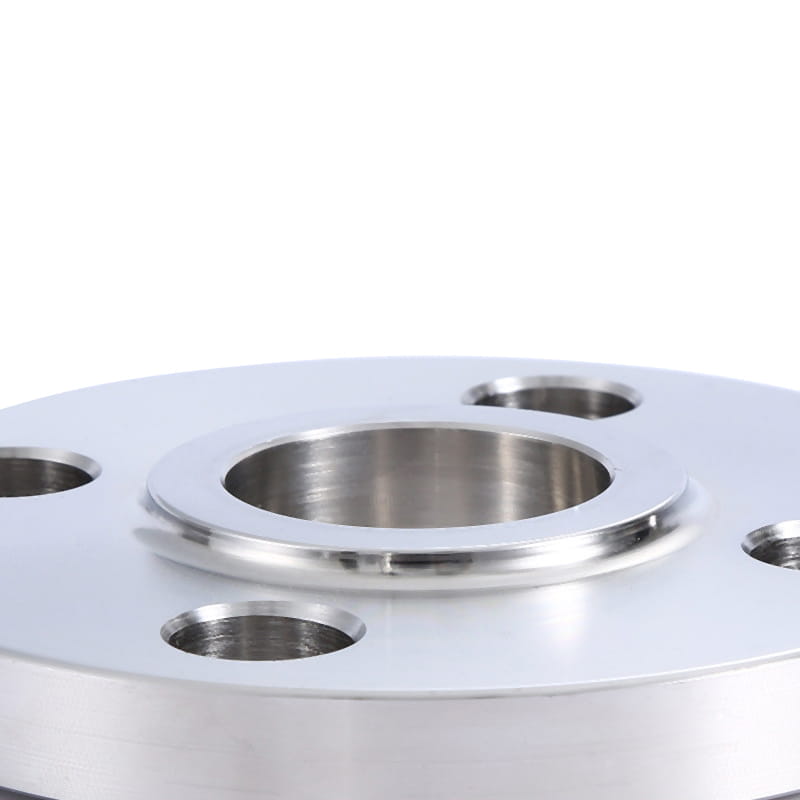

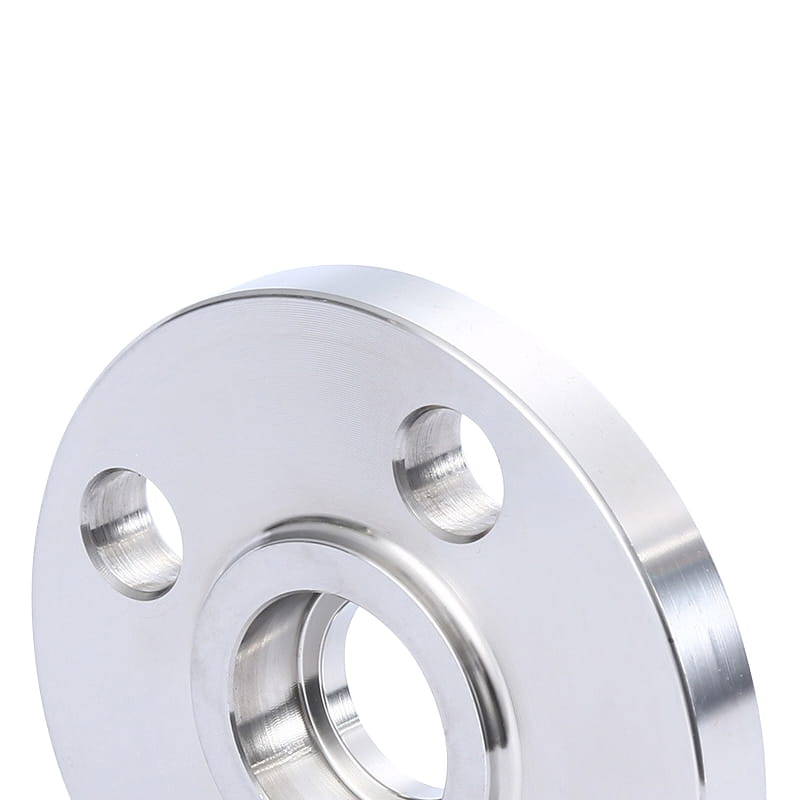

Fricots de soudure à douille (brides SW) ont une épaule dans laquelle un tuyau est inséré; Il s'agit d'un guide pour régler la profondeur à laquelle le tuyau est soudé à la bride.
Il est fabriqué en insérant l'extrémité du tuyau dans la bride jusqu'à ce qu'elle soit en bas contre l'épaule. Ensuite, le tuyau est fixé par une soudure de filet située à l'extérieur du moyeu de bride.
Bride de soudage à douille conçue pour le système de tuyauterie de petits diamètres à haute pression (≤ 4 pouces, ≤ 10 cm), c'est un choix courant pour les composants d'espace limités. Mais pas adapté aux systèmes très érosifs ou corrosifs.
Avantages de la bride de soudage à douille: résistance à la corrosion, résistance cryogénique, abrasion et résistance à l'érosion, finition de surface, propriétés magnétiques, ductilité, résistance à haute température, stabilité des propriétés en cours, aptitude aux techniques de fabrication prévues
Champ d'application: pétrole et gaz, industrie chimique, plomberie, chauffage, systèmes d'approvisionnement en eau, centrale, industrie du papier et de la pulpe, industrie de la transformation des aliments, tuyaux structurels, industrie de la fabrication et applications à usage général, etc.
Introduction
Standard | EN-1092, BS10, DIN, GOST, UNI, ASME B16.5, JIS, ISO, ASME B16.38, ASME B16.47 (série A, série B), PN, AWWA, MSS SP44, etc. |
Matériel | SS304, SS316, SS304L, SS316L, SS321, SS310 |
Surface | Peinture jaune transparente, plaquée au zinc, à huile noire, peinture galvanisée et chaude et chaude |
Taper | Forgé, traité thermique usiné, etc. |
taille | 1/2 "-24", acceptez la personnalisation |
Délai de livraison | Dans les 5-30 jours après avoir reçu le prépayé |
Emballage | Cas en bois ou autre exigence |
Application | Industrie des gazoducs, industrie du gaz naturel, industrie de la fabrication, industrie pétrolière et gazière, industrie chimique, centrale nucléaire |

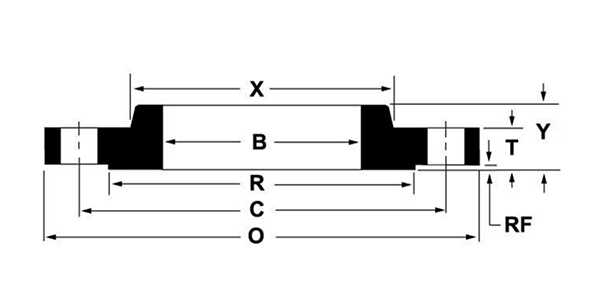

Taille nominale (dans.) | O (mm) | T (mm) | RF (mm) | R (mm) | X (mm) | Y (mm) | B (mm) | D (mm) | Nombre de trous | Diamètre des trous (mm) | Env. Kilogramme de poids |
½ | 88.9 | 11.2 | 1.6 | 35.1 | 30.2 | 15.7 | 22.4 | 9.7 | 4 | 15.7 | 0.5 |
¾ | 98.6 | 12.7 | 1.6 | 42.9 | 38.1 | 15.7 | 27.7 | 11.2 | 4 | 15.7 | 1 |
1 | 108 | 14.2 | 1.6 | 50.8 | 49.3 | 17.5 | 34.5 | 12.7 | 4 | 15.7 | 1 |
1¼ | 117.3 | 15.7 | 1.6 | 63.5 | 58.7 | 20.6 | 43.2 | 14.2 | 4 | 15.7 | 1 |
1½ | 127 | 17.3 | 1.6 | 73.2 | 65 | 22.4 | 49.5 | 15.7 | 4 | 15.7 | 1 |
2 | 152.4 | 19.1 | 1.6 | 91.9 | 77.7 | 25.4 | 62 | 17.5 | 4 | 19.1 | 2 |
2½ | 177.8 | 22.4 | 1.6 | 104.6 | 90.4 | 28.4 | 74.7 | 19.1 | 4 | 19.1 | 3 |
3 | 190.5 | 23.9 | 1.6 | 127 | 108 | 30.2 | 90.7 | 20.6 | 4 | 19.1 | 4 |
3½ | 215.9 | 23.9 | 1.6 | 139.7 | 122.2 | 31.8 | 103.4 | 22.4 | 8 | 19.1 | 5 |
4 | 228.6 | 23.9 | 1.6 | 157.2 | 134.9 | 33.3 | 116.1 | 23.9 | 8 | 19.1 | 6 |
5 | 254 | 23.9 | 1.6 | 185.7 | 163.6 | 36.6 | 143.8 | 23.9 | 8 | 22.4 | 7 |
6 | 279.4 | 25.4 | 1.6 | 215.9 | 192 | 39.6 | 170.7 | 26.9 | 8 | 22.4 | 9 |
8 | 342.9 | 28.4 | 1.6 | 269.7 | 246.1 | 44.5 | 221.5 | 31.8 | 8 | 22.4 | 14 |
10 | 406.4 | 30.2 | 1.6 | 323.9 | 304.8 | 49.3 | 276.4 | 33.3 | 12 | 25.4 | 20 |
12 | 482.6 | 31.8 | 1.6 | 381 | 365.3 | 55.6 | 327.2 | 39.6 | 12 | 25.4 | 29 |
14 | 533.4 | 35.1 | 1.6 | 412.8 | 400.01 | 57.2 | 359.2 | 41.4 | 12 | 28.4 | 41 |
16 | 596.9 | 36.6 | 1.6 | 469.9 | 457.2 | 63.5 | 410.5 | 44.5 | 16 | 28.4 | 44 |
18 | 635 | 39.6 | 1.6 | 533.4 | 505 | 68.3 | 461.8 | 49.3 | 16 | 31.8 | 59 |
20 | 698.5 | 42.9 | 1.6 | 584.2 | 558.8 | 73.2 | 513.1 | 54.1 | 20 | 31.8 | 75 |
22 | 749.3 | 46.0 | 1.6 | 641.4 | 616.0 | 79.5 | 564.4 | 60.5 | 20 | 35.1 | 90 |
24 | 812.8 | 47.8 | 1.6 | 692.2 | 663.4 | 82.6 | 616 | 63.5 | 20 | 35.1 | 100 |
Fondée en 2007 et déménagé dans la zone de développement économique de Longyou, dans la province du Zhejiang, en 2022. Il couvre une superficie de 130 000 mètres carrés, plus de 30 lignes de production, 300 travailleurs, 20 personnes de R&D, 30 personnes d'inspection et une production annuelle de 50 000 tonnes.
Il est passé ISO9001: 2008 Système de gestion de la qualité, PED 97/23 / EC EU Pression Equipment Certification, China Special Equipment Licence de fabrication d'équipements (tube de pression) Certification TS, Système de gestion de l'environnement, production provinciale (Green Enterprise), Association de l'expédition (ABS), ainsi que la Société de classification de la Chine (CCS), Association, ABS) (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) et Certification coréenne du registre de l'expédition (KR).
Les principaux produits comprennent des tuyaux en acier inoxydable, des raccords de tuyaux, des brides, des vannes, etc., qui sont largement utilisés dans le pétrole, l'industrie chimique, l'industrie nucléaire, la fusion, la construction navale, les produits pharmaceutiques, les aliments, la conservation de l'eau, l'énergie électrique, la nouvelle énergie, l'équipement mécanique et d'autres domaines. L'entreprise adhère au principe de l'entreprise de «qualité pour la survie, la réputation de développement» et sert de tout cœur chaque client à créer une situation gagnant-gagnant.
